冲压外圈滚针轴承系列综合样本

njhnzc · 发表于 2025-1-21 18:27:04

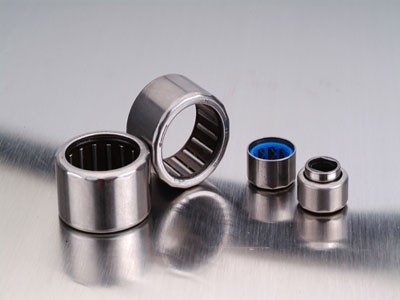

CYJ--冲压外圈滚针轴承的外圈是用薄钢板精密冲压成形的，结构空间小，且具有较大负荷容量。适用于安装空间受到限制和壳体孔不宜作为滚道的场合。且压入轴承座孔后不必进一步轴向定位。
主要结构形式：

轴承代号	结构特点

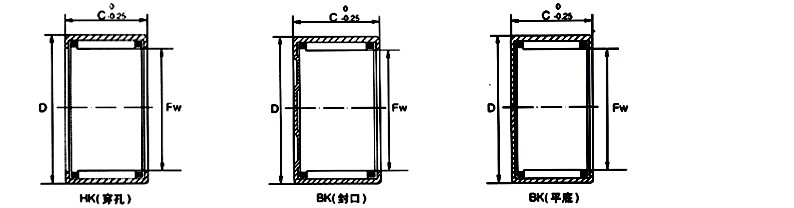

HK	穿孔型冲压外圈滚针轴承

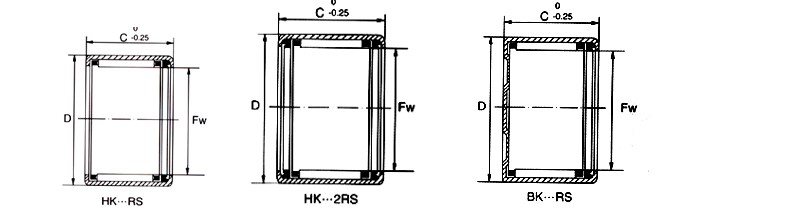

HK...RS	穿孔型冲压外圈滚针轴承单面带密封圈
HK...2RS	穿孔型冲压外圈滚针轴承双面带密封圈
BK	封口型冲压外圈滚针轴承
BK...RS	封口型冲压外圈滚针轴承一面带密封圈

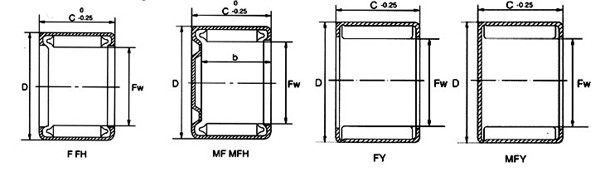

F	穿孔型冲压外圈满装滚针轴承
FY	穿孔型冲压外圈满装滚针轴承（油脂限位）
MF	封口型冲压外圈满装滚针轴承
MFY	封口型冲压外圈满装滚针轴承（油脂限位）

轴径 Shaft Diameter	轴承型号 Bearing Designation		重量 Mass 近似 Approx	外形尺寸 Boundary Dimensions			基本额定负荷 Basic Load Rating		极限转速 Limiting Speed
轴径 Shaft Diameter	现行的 Current	原型号 Oreginal Code	重量 Mass 近似 Approx	Fw	D	C	动 Cr Dynamic	静Cor Static	油润滑 Oil
mm	现行的 Current	原型号 Oreginal Code	g	mm			N		rpm
4	HK0408TN	37941/4	1.6	4	8	8	1540	1070	40000
4	BK0408TN	5941/4	1.8	4	8	8	1540	1070	40000
5	HK050.8507			5	8.5	7
	HK050908			5	9	8	2200	1790	36000
	HK0509	47941/5	2	5	9	9	2200	1790	36000
	BK0509	45941/5	2.1	5	9	9	2200	1790	36000
6	HK0607	27941/6	1.8	6	10	7	1600	1400	30000
	HK0608	37941/6	2.1	6	10	8	1830	1550	32000
	BK0608	35941/6	2.2	6	10	8	1830	1550	32000
	HK0609	47941/6	2.2	6	10	9	2650	2400	3000
	BK0609	45941/6	2.6	6	10	9	2650	2400	3000
	HK0611		2.3	6	10	11	1700	1500	29000
	HK061208	3941/6	2.5	6	12	8	2230	2010	33000
7	HK0708			7	11	8	2800	2150	27000
	HK0709	47941/9	2.3	7	11	9	2800	2150	27000
	BK0709	45941/9	2.9	7	11	9	2800	2150	27000
	HK071208		2.2	7	12	8	3300	3220	37000
	HK071209		2.4	7	12	9	3400	3150	37000
8	HK0808	37941/8	2.7	8	12	8	2550	2400	21000
	BK0808	35941/8	3	8	12	8	2550	2400	21000
	HK0810	57941/8	3	8	12	10	3700	3450	21000
	BK0810	88941/8	3.4	8	12	10	3700	3450	21000
	HK081410	27942/8	5.35	8	14	10	3800	3950	25000
	BK081410	25942/8	5.8	8	14	10	3800	3950	25000
	HK081412	37942/8	6.6	8	14	12	4100	4320	25000
9	HK0908	37941/9	3	9	13	8	3650	4050	25000
	BK0908	35941/9	3.4	9	13	8	3650	4050	25000
	HK0910	57941/9	4	9	13	10	4050	4250	25000
	BK0910	55941/9	4.3	9	13	10	4050	4250	25000
	HK0911		4.1	9	13	11	4300	4700	25000
	HK0912	67941/9	4.6	9	13	12	5000	6000	25000
	BK0912	65941/9	4.9	9	13	12	5000	6000	25000
	HK091510	27942/9	5.6	9	15	10	5300	6300	25000
10	HK101308		3.5	10	13	8	4100	4800	20000
	HK1010	57941/10	4.1	10	14	10	3900	4800	19000
	BK1010	55941/10	4.3	10	14	10	3900	4800	19000
	HK1012	67941/10	4.8	10	14	12	5000	6300	19000
	BK1012	65941/10	5	10	14	12	5000	6300	19000
	HK1015		6	10	14	15	6700	7800	19000
	BK1015		6.2	10	14	15	6700	7800	19000
	HK101515	644900	6.5	10	15	15	6800	8800	18000
	HK101610		6.5	10	16	10	6800	8800	18000

轴径 Shaft Diameter	轴承型号 Bearing Designation		重量 Mass 近似 Approx	外形尺寸 Boundary Dimensions			基本额定负荷 Basic Load Rating		极限转速 Limiting Speed
轴径 Shaft Diameter	现行的 Current	原型号 Oreginal Code	重量 Mass 近似 Approx	Fw	D	C	动 Cr Dynamic	静Cor Static	油润滑 Oil
mm	现行的 Current	原型号 Oreginal Code	g	mm			N		rpm
10	BK101610		6.8	10	16	10	6800	8800	18000
	HK101612	DB1012	7.5	10	16	12	6800	8800	18000
	HK101615	7942/10	11	10	16	15	6800	8800	18000
	HK101615		11.5	10	17	15	7200	8000	19000
	HK101612		8.5	10	18	12	7200	8000	19000
12	HK1208	37941/12	3.3	12	16	8	7200	8000	19000
	HK1210	57941/12	4.6	12	16	10	4150	5800	19000
	BK1210	55941/12	5.2	12	16	10	4150	5800	19000
	HK1212	67941/12	5.6	12	16	12	3800	5100	15000
	BK1212	65941/12	6.2	12	16	12	3800	5100	15000
	HK121712	7941/12	7.5	12	17	12	5100	7000	15000
	HK121715	7942/12	9.5	12	17	15	5100	7000	15000
	HK121718	7943/12	11	12	17	18	5100	700	15000
	HK121812	37942/12	9.1	12	18	12	5500	6300	17000
	BK121812	35942/12K	10.3	12	18	12	5500	6300	17000
	HK121814	67942/12	10.6	12	18	14	6500	6300	15000
	HK121912		10	12	19	12	6800	7400	15000
13	HK1311		8.5	13	19	11	6300	6300	14000
	HK1312		8.9	13	19	12	6200	7100	17000
	BK1312		11.2	13	19	12	6200	7100	17000
13.5	HK13.51912			13.5	19	12			16000
13.5	HK13.52012	7941/13.5	10.8	13.5	20	12	6250	7590	16000
14	HK1410	27941/14	8.3	14	20	10	6700	7000	16000
	BK1410	35941/14	12.1	14	20	10	6700	7000	16000
	HK1412	37941/14	10.5	14	20	12	6800	7500	16000
	HK1416	57941/14	13.9	14	20	16	7300	9000	14000
	HK1418			14	20				14000
15	HK152012	7941/15	8.4	15	20	12	5800	6000	14000
	HK152016	7942/15	11.4	15	20	16	6000	6200	14000
	HK152020	7943/15	13.8	15	20	20	6100	6400	14000
	HK1512	37941/15	11.1	15	21	12	7000	8400	14000
	BK1512	35941/15	12.7	15	21	12	7000	8400	14000
	HK1514	47941/15	12.7	15	21	14	8500	10400	13000
	HK1515		14.2	15	21	15	9100	11400	13000
	BK1515			15	21	15	9800	11400	14000
	TA1515			15	22	15		11400
	TA1515Z			15	22	15		11400
	HK1516	57941/15	15	15	21	16	9800	11400	14000
	BK1516	55941/15	16.5	15	21	16	9800	11400	14000
	HK1522	SZ-439	20.4	15	21	22	10400	16500	14000
	BK1522		22	15	21	22	10400	16500	14000
	HK152212	7948/15	12.5	15	22	21	14300	18400	13000
	HK152212.5	7948/15K	13.5	15	22	12.5	14300	18400	13000
16	HK16210.6		5.5	16	21	6	4200	5300	12000

轴径 Shaft Diameter	轴承型号 Bearing Designation		重量 Mass 近似 Approx	外形尺寸 Boundary Dimensions			基本额定负荷 Basic Load Rating		极限转速 Limiting Speed
轴径 Shaft Diameter	现行的 Current	原型号 Oreginal Code	重量 Mass 近似 Approx	Fw	D	C	动 Cr Dynamic	静Cor Static	油润滑 Oil
mm	现行的 Current	原型号 Oreginal Code	g	mm			N		rpm
16	HK162109		7.5	16	21	9	4400	5600	12000
	HK1612	37941/16	11.7	16	22	12	7100	9200	14000
	BK1612	35941/16	13.8	16	22	12	7100	9200	14000
	HK1614	47941/16	14.4	16	22	14	8800	9900	12000
	HK1616	57941/16	15.8	16	22	16	10100	14300	14000
	BK1616	55941/16	17.6	16	22	16	10100	14300	14000
	HK1617	SZ-435	18	16	22	17	12900	17200	12000
	HK1622	87941/16	21.7	16	22	22	11100	17400	14000
	BK1622	85941/16	23.4	16	22	22	11100	17400	14000
17	HK1721.515	17BTM-15	10	17	21.5	15	6300	8600	11000
	HK1712	37941/17	12.2	17	23	12	6900	9300	13000
	BK1712	35941/17	14.5	17	23	12	6900	9300	136000
	HK1714	7941/17	14	17	23	14	6800	10200	10000
	HK1716	57941/17	15.9	17	23	16	8500	10500	10000
	HK1718	7942/17	19	17	23	18	9500	10600	10000
	HK1722	7943/17	17	17	23	22
	HK172415		17	17	24	15	11200	12800	10000
	HK172414	37942/17K	17.7	17	25	14	13100	14700	10000
	HK172515.5		20	17	25	15.5	9320	10400	10000
	HK172518	57942/17K	23.5	17	25	18	9500	10600	11000
18	HK1812	37941/18	13.1	18	24	12	7100	9900	12000
	BK1812	35941/18	14.9	18	24	12	7100	9900	12000
	HK1816	57941/18	17.5	18	24	16	106500	15300	12000
	BK1816	55941/18	19.9	18	24	16	10600	15300	12000
	HK182420		18	18	24	20
19	HK192716	TA1916	23	19	27	16	8100	9500	10500
15	HK2010	27941/20	11.8	20	26	10	5900	7200	10000
	BK2010	25941/20	14	20	26	10	5900	7200	10000
	HK2011		12	20	26	11	7500	9200	9000
	HK2012	37941/20	14.1	20	26	12	7600	10100	10000
	BK2012	35941/20	16.7	20	26	12	7600	10100	10000
	HK2014	47941/20	15.7	20	26	14	9700	18100	9000
	HK2016	57941/20	19.3	20	26	16	11700	29100	10000
	BK2016	55941/20	22.3	20	26	16	11700	29100	10000
	HK2018	67941/20	23.3	20	26	18	7900	12800	9000
	HK2020	7942/20	14.1	20	26	20	13700	24000	10000
	BK2020	75941/20	27.1	20	26	20	13700	24000	10000
	HK2025	7943/20	28	20	26	25	9100	14800	9900
	HK2030		34.7	20	26	30	21800	40000	10100
	BK2030		37.4	20	26	30	21800	40000	10100
	HK202718		78	20	27	18	26000	47200	9900

<, TD width=8% bgColor=#a8c1be> 22

轴径 Shaft Diameter	轴承型号 Bearing Designation		重量 Mass 近似 Approx	外形尺寸 Boundary Dimensions			基本额定负荷 Basic Load Rating		极限转速 Limiting Speed
轴径 Shaft Diameter	现行的 Current	原型号 Oreginal Code	重量 Mass 近似 Approx	Fw	D	C	动 Cr Dynamic	静Cor Static	油润滑 Oil
mm	现行的 Current	原型号 Oreginal Code	g	mm			N		rpm
20	HK202720		82	20	27	20	26300	47800	9900
	HK202730		94	20	27	30	28500	48800	9900
	HK202816	47942/20	28.5	20	28	16	29600	49800	9900
	HK202918		41	20	29	18	30900	54600	9900
22	HK22287.5TN		8.8	22	28	7.5	5200	7000	10010
	HK2210	27941/22	12.3	22	28	10	7200	9500	10010
	HK2212	37941/22	15	22	28	12	8100	10400	10010
	BK2212	35941/22	18.1	22	28	12	8100	10400	10010
	HK2216	57941/22	20.9	22	28	16	11400	18100	10010
	BK2216	55941/22	24.3	22	28	16	11400	18100	10010
	HK2220	77941/22	26.2	22	28	20	14500	25000	10010
	BK2220	75941/22	29.9	22	28	20	14500	25000	10010
	HK2230		3, 2<, /D, IV>	28	30	17500	30400	9000
	HK222925		37	22	29	25	18100	31500	9000
	HK222930		43	22	29	30	19400	33100	9000
	HK223014	37942/22	21.9	22	30	14	19800	34000	9000
24	HK24307.5TN		10.6	24	30	7.5	5800	7200
25	HK2512	27941/25	20	25	32	12	10000	14200	9000
	BK2512	25941/25	23.2	25	32	12	10000	14200	9000
	HK2514	37941/25	21.9	25	32	14	13600	18700	9000
	HK2516	7941/25	27.3	25	32	16	13600	20000	9000
	BK2516	7941/25	31	25	32	16	13600	50000	9000
	HK2518	57941/25	28.2	25	32	18	17500	25800	9000
	HK2520	67941/25	34.1	25	32	20	17900	30000	9000
	BK2520	65941/25	38.7	25	32	20	17900	30000	9000
	HK2525	7942/25	40	25	32	25	22200	36700	9000
	HK2526		44.8	25	32	26	22500	42000	9000
	BK2526		49	25	32	26	22500	42000	9000
	HK2538	87941/25	64.7	25	32	38	30000	58000	9000
	BK2538	85941/25	69	25	32	38	30000	58000	9000
	HK253310		17	25	33	10	34800	69600	9000
	HK253315		27.4	25	33	15	35700	70000	9000
	HK253520	57942/25	44.9	25	35	20	36100	78650	8700
28	HK2816	47941/28	30.1	28	35	16	15400	22500	8700
	BK2816	45941/28	34.1	28	35	16	15400	22500	8700
	HK2818	57941/28	31.7	28	35	18	18500	29300	8700
	HK2820	67941/28	37.6	28	35	20	18900	32000	8700
	BK2820	65941/28	43	28	35	20	18900	32000	8700
30	HK3012	27941/30	24	30	37	12	10100	16200	8100

轴径 Shaft Diameter	轴承型号 Bearing Designation		重量 Mass 近似 Approx	外形尺寸 Boundary Dimensions			基本额定负荷 Basic Load Rating		极限转速 Limiting Speed
轴径 Shaft Diameter	现行的 Current	原型号 Oreginal Code	重量 Mass 近似 Approx	Fw	D	C	动 Cr Dynamic	静Cor Static	油润滑 Oil
mm	现行的 Current	原型号 Oreginal Code	g	mm			N		rpm
30	BK3012	25941/30	27.9	30	37	12	10100	16200	8100
	HK3016	47941/30	32	30	37	16	15200	27000	8100
	BK3016	45941/30	37.1	30	37	16	15200	27000	8100
	HK3018	57941/30	33.6	30	37	18	19200	31500	8100
	HK3020	67941/30	40.1	30	37	20	19700	33500	8100
	BK3020	65941/30	46.5	30	37	20	19700	33500	8100
	HK3026		52.9	30	37	26	24000	50000	8100
	BK3026		59.4	30	37	26	24000	50000	8100
	HK3038		76.1	30	37	38	32500	74000	8100
	BK3038		82.5	30	37	38	32500	74000	8100
	HK303812	27941/30K	28	30	38	12	38100	80000	8100
	HK303816	7941/30	32.7	30	38	16	39000	82000	8100
	HK303824	7942/30	49	30	38	24	39910	88800	8100
	HK303832	7943/30	69	30	38	32	38890	88700	8100
32	HK323811		17	32	38	11	19700	43200	7800
	HK3224	77941/32	50.7	32	38	24	15500	52000	7300
	HK3232	97941/32	66.4	32	39	32	22600	54300	7100
	HK321916			32	19	16
	HK324032	7943/32	72.7	32	39	32	27990	59890	7100
	HK324116			32	41	16
35	HK3512	27941/35	27.7	35	40	12	12100	19300	7100
	BK3512	25941/35	32.9	35	42	12	12100	19300	7100
	HK3516	47941/35	36.9	35	42	16	15700	27500	7100
	BK3516		43.8	35	42	16	45700	27500	7100
	HK3520		46.1	35	42	20	20800	41000	7100
	BK3520	65941/35	54.8	35	42	20	20800	41000	7100
	HK354316	7941/35	37	35	42	16	24200	47100	7100
	HK354325	7942/35	60.5	35	43	25	24440	48200	6200
	HK354332	7943/35	80	35	43	32	24870	48880	6200
	HK354512		31	35	45	12	24870	48880	6200
36	HK364212		23	36	42	12	15000	21000	6200
38	HK384830		102	38	48	30	16100	24100	6000
40	HK4012	27941/40	31.1	40	47	12	14000	24300	6300
	BK4012	25941/40	38.2	40	47	12	14000	24300	6300
	HK4016	47941/40	41.4	40	47	16	20000	38500	6300
	BK4016	45941/40	51	40	47	16	20000	38500	6300
	HK4020	67941/40	51.8	40	47	20	25500	52000	6300
	BK4020	65941/40	62	40	47	20	25500	52000	6300
	HK405032	7942/40	114.3	40	50	32	23000	42000	6000
	HK405038	7943/40	130.8	40	50	38	24100	43000	6000
45	HK4512	27941/45	34.8	45	52	12	12900	22500	5800

轴径 Shaft Diameter	轴承型号 Bearing Designation		重量 Mass 近似 Approx	外形尺寸 Boundary Dimensions			基本额定负荷 Basic Load Rating		极限转速 Limiting Speed
轴径 Shaft Diameter	现行的 Current	原型号 Oreginal Code	重量 Mass 近似 Approx	Fw	D	C	动 Cr Dynamic	静Cor Static	油润滑 Oil
mm	现行的 Current	原型号 Oreginal Code	g	mm			N		rpm
45	BK4512	25941/45	45	45	52	12	12900	22500	5800
	HK4516	47941/45	46.2	45	52	16	19300	3800	5800
	BK4516	45941/45	56	45	52	16	19300	38000	5800
	HK4520	67941/45	56	45	52	20	22000	51000	5800
	BK4520	65941/45	72	45	52	20	22000	51000	5800
	HK455538	7943/45	135	45	52	38	27600	61000	5300
50	HK505716		51.2	50	57	16	15200	32500	5300
	HK5012	27941/50	44.2	50	58	12	23600	57200	5300
	HK5020	57941/50	72	50	58	20	28000	60000	5300
	BK5020	55941/50	87.3	50	58	20	28000	60000	5300
	HK5025	7943/50	90.1	50	58	25	34500	80000	5300
	BK5025	5943/50	109	50	58	25	34500	80000	5300
	HK506038		140	50	60	38	27770	63100	4600
55	HK5520	57941/255	78	55	63	20	29500	59900	4600
	BK5520	55941/55	93.8	55	63	20	29500	59900	4600
	HK5525	77941/55	109	55	63	25	33200	69980	4600
	HK5528	87941/55	111	55	63	28	39090	98000	4600
	BK5528	85941/55	132	55	63	28	39090	98000	4600
60	HK6012		19.2	60	68	12	12400	29000	4100
	BK6012		77	60	68	12	12400	29000	4100
	HK6020	57941/60	86	60	68	20	30500	72000	4100
	HK6020	55941/60	105	60	68	20	30500	72000	4100
	HK6032	87941/60	136	60	68	32	50000	131000	4100
	BK6032	85941/60	164	60	68	32	50000	131000	4100
英制系列
7.94	BA55		3.4	7.94	12.7	7.92	1917	1703	38400
9.52	M-681		4.3	9.52	14.29	12.7	4581	5515	29900
9.52	BHA68		5	9.52	15.88	12.7	6004	6093	30000
12.7	BA87		6.6	12.7	17.46	11.13	1976	2500	18000
15.88	SCE108		12	15.88	22.22	12.7	8559	12060	18000
	SCH1012		20	15.88	22.22	19.05	10800	13440	18000
	SCE1012		20	15.88	22.22	19.05	10800	13440	18000
19.05	BA1210		16	19.05	25.4	15.88	11386	16413	16000
	BA1212		21	19.05	25.4	19.05	14144	21706	16000
	SCE1212		21	19.05	25.4	19.05	14144	21706	16000
	SCE1214PP		23	19.05	25.4	22.22	16140	23800	16000
	55000*22		36	19.05	30.17	47.6	18000	25000	16000
22.22	BA1816		29	22022	34.92	25.4	20700	34500	13000
25.4	SCE1616PP		44	25.4	31.75	25.4	22729	43501	11000

轴径 Shaft Diameter	轴承型号 Bearing Designation	重量 Mass 近似 Approx	外形尺寸 Boundary Dimensions			基本额定负荷 Basic Load Rating		极限转速 Limiting Speed
轴径 Shaft Diameter	现行的 Current	重量 Mass 近似 Approx	Fw	D	C	动 Cr Dynamic	静Cor Static	油润滑 Oil
mm	现行的 Current	g	mm			N		rpm
8	HK0810 RS	2.9	8	12	10	2250	2100	19000
8	HK0812 2RS	3.5	8	12	12	2250	2100	19000
9	HK091312 RS	4	9	13	12	3800	4300	19000
10	HK1012 RS	4.2	10	14	12	4100	5000	19000
10	HK1014 RS	5.2	10	14	14	4100	5000	15000
12	HK1214 RS	10.7	12	18	14	6100	7000	15000
12	HK1216 RS	11.5	12	18	16	6100	7000	12000
13	HK131912 RS	8.9	13	19	12	6800	7580	12000
14	HK1414 RS	12	14	20	14	6100	7500	13000
	HK1416 RS	14	14	20	16	6100	7500	11000
	BK1414 RS	14.1	14	20	14	6100	7500	11000
15	HK1514 RS	12.6	15	21	14	6800	8800	11000
	HK1516 RS	14.3	15	21	16	6800	8800	10000
	BK1514 RS	14.4	15	21	14	6800	8800	10000
	HK1518 RS	16	15	21	18	9500	11400	10000
	HK1520 RS	18	15	21	20	9500	11400	10000
16	HK1614 RS	15.1	16	22	14	7200	9200	10000
	HK1616 RS	15.1	16	22	16	7200	9200	10000
	BK1614 RS	15.3	16	22	14	7200	9200	10000
	HK1620 RS	16.8	16	22	20	9900	12300	10000
	HK1625 RS		16	22	25	9900	12300	10000
17	HK172514RS	17.7	17	25	14	8000	9800	10000
	HK1725115.5RS	20	17	25	15.5	9320	10400	13000
	HK172518 RS	23.5	17	25	18	10500	12600	13000
	HK172520 RS	26.2	17	25	20	11600	13200	13000
18	HK1814 RS	15.1	18	24	14	7800	9900	13000
18	HK1816 2RS	17	18	24	16	7800	9900	9200
20	HK2012 RS	11.7	20	26	12	9500	11900	9200
	HK2016 2RS	18.8	20	26	16	8000	10100	9000
	HK2018 RS	21.4	20	26	18	12700	20100	8200
	HK2020 2RS	23.5	20	26	20	12700	20100	7800
	BK2018 RS	24.4	20	26	18	12700	20100	7800
	HK202918RS	28.8	20	29	18	8700	9980	7800
22	HK2212 RS	14	22	28	12	8310	10000	9000
	HK2214 RS	18.3	22	28	14	9000	12400	7800
	HK22162 RS	20.3	22	218	16	9000	12400	7800
	HK2218 RS	23.5	22	28	18	10400	20100	7800
	HK2220 2RS	25.5	22	28	20	10400	20100	7800
25	HK2516 2RS	27.3	25	32	16	9800	13200	6900
25	HK2518 RS	31	25	32	18	13600	20000	6900

,

轴径 Shaft Diameter	轴承型号 Bearing Designation	重量 Mass 近似 Approx	外形尺寸 Boundary Dimensions			基本额定负荷 Basic Load Rating		极限转速 Limiting Speed
轴径 Shaft Diameter	现行的 Current	重量 Mass 近似 Approx	Fw	D	C	动 Cr Dynamic	静Cor Static	油润滑 Oil
mm	现行的 Current	g	mm			N		rpm
25	HK2520 2RS	33.1	25	32	20	13600	20000	6900
	BK2518 RS	35.3	25	32	18	13600	20000	6900
	HK2524 2RS	39.7	25	32	24	17900	30000	6900
	HK2530 2RS	47.3	2528	32	30	24500	43000	6900
28	HK2820 2RS	36.9	30	35	20	11400	22500	5300
30	HK3016 2RS	28.5	30	37	16	10100	16200	5300
	HK3018 RS	36.6	30	37	18	16200	26000	5300
	HK30202RS	39.1	30	37	20	16200	26000	5300
	HK3024 2RS	49.7	30	37	24	21000	38500	5300
35	HK3516 2RS	36.4	35	42	16	10100	20300	4900
	HK3518 RS	37.4	35	42	18	16700	30500	4900
	HK3520 2RS	41.1	35	42	20	16700	30500	4900
40	HK4016 2RS	41.2	40	47	16	11000	21300	4200
	HK4018 RS	47.3	40	47	18	19000	30500	4200
	HK4020 2RS	50.2	40	47	20	19000	30500	4200
45	HK4518 RS	54.2	45	52	18	20300	4100, 0	3800
45	HK4520 2RS	57.4	45	52	20	20300	41000	3800
50	HK5022 RS	77.2	50	58	24	30000	61000	3200
50	HK5024 2RS	84	50	58	24	30000	61000	3200

轴径 Shaft Diameter	轴承型号 Bearing Designation		重量 Mass 近似 Approx	外形尺寸 Boundary Dimensions			基本额定负荷 Basic Load Rating		极限转速 Limiting Speed
轴径 Shaft Diameter	现行的 Current	原型号 Oreginal Code	重量 Mass 近似 Approx	Fw	D	C	动 Cr Dynamic	静Cor Static	油润滑 Oil
mm	现行的 Current	原型号 Oreginal Code	g	mm			N		rpm
6	F-0608	30941/6	2.5	6	10	8	3080	5800	12000
6.35	F-6.3511.1111.13	B-47	3.2	6.35	11.11	11.13	3500	6050	12000
6.35	MF6.3511.1111.13	M-471	4.1	6.35	11.11	11.13	3500	6050	12000
8	F-0810	50941/8	3.7	8	12	10	4050	7150	13000
	FH-0810	941/8	7	8	14	10	5200	7150	7400
	FH-0812	942/8	9	8	14	12	4550	7150	7400
9	F-0910	50941/9	4	9	13	10	4900	8050	12000
	FH0910	941/9	6	9	15	10	8000	11500	7100
	FH91513	942/9	8	9	15	13	8560	12800	7100
9.52	F-9.5214.2912.7	B=68	7.5	9.25	14.29	12.7	9000	13300	7100
10	F-1010	50941/10	4.2	10	14	10	5700	9350	11000
	FH-1010	941/10	6.5	10	16	10	6350	10800	11000
	F101615	942/10	12	10	16	15	6890	11500	7100
		943/10		10	16	17	6500	11000	7000
12	F-1212	60941/12	6	12	16	12	6380	10900	7100
	F121712	941/12	8	12	17	12	8400	11900	7100
	F121715	942/12	10.5	12	17	15	9000	12500	7100
	F121718	943/12	13	12	17	18	9800	13500	7100
15	F152012	941/15	10	15	20	12	8400	11900	7100
	F152016	942/15	13.6	15	20	16	9500	12800	7100
	F152020	943/15	17.2	15	20	20	10500	16000	7100
	FY152020	Y152020	20	15	20	20	10500	16000	7100
	F-1512	30941/15	12	15	21	12	9700	15900	8100
16	F-1616	50941/16	17	16	22	16	14100	25900	7700
17	F-1712	30941/17	13	17	23	12	10600	21600	7300
	F-1714	941/17	15	17	23	14	12500	22500	7300
	F-1718	942/17	21	17	23	18	13800	24800	7300
		943/17		17	23	22	13500	24000	7100
18	F1816	50941/18	18	18	24	16	15000	29100	6900
20	F-2014	941/20	17	20	26	14	15800	40500	6900
	F-2020	942/20	26	20	26	20	18800	42500	6900
	F202625	943/20	33	20	26	25	20500	35500	6300
25	F-2516	941/25	28	25	32	16	18700	37900	5100
	F-2522	942/25	40	25	32	22	11000	16500	5100
	F253225	943/25	43	25	32	25	11500	18500	5100
	F253308	Y253308	16.7	25	33	8	12200	16800	4300
28	F-2820	60941/28	118	28	35	20	25700	58300	4600
30	F-3020	60941/30	42	30	37	20	26800	62500	4300

轴径 Shaft Diameter	轴承型号 Bearing Designation		重量 Mass 近似 Approx	外形尺寸 Boundary Dimensions			基本额定负荷 Basic Load Rating		极限转速 Limiting Speed
轴径 Shaft Diameter	现行的 Current	原型号 Oreginal Code	重量 Mass 近似 Approx	Fw	D	C	动 Cr Dynamic	静Cor Static	油润滑 Oil
mm	现行的 Current	原型号 Oreginal Code	g	mm			N		rpm
30	MF-3020	65941/30	48	30	37	20	26800	62500	4300
	F303816	941/30	37.5	30	38	16	25500	57500	4600
	F303824	942/30	37.5	30	38	24	28800	64500	4300
	F303832	943/30	81.5	30	38	32	34500	78900	4300
32		943/32		32
32	F-3216	40941/32	35	32	39	16	25800	61500	4300
35	F-3520	65941/35	49	35	42	20	24000	69100	3700
	F354316	941/35	41	35	43	16	23500	68000	3700
	F354325	942/35	72	35	43	25	38700	86200	3200
	F354332	943/35	90	35	43	32	40500	97800	3200
40	F-4020	65941/40	56	40	47	20	30300	82600	3300
	FH4032	942/40	88	40	50	32	42500	108000	2600
	MFH-4032	86942/40	95	40	50	32	42500	108000	2600
	FH405038	943/40	105	40	50	38	44800	118500	2600
45	F-4520		62	45	52	20	30400	90100	2900
45	FH455538	943/45	140	45	55	38	45800	12800	2900
50	F-5020	50941/50	78	50	58	20	35800	98000	2600
50	FH506038	943/50	145	50	60	38	50500	145800	2600
60	F606840	943/60	185	60	68	40	50200	145800	2600

轴径 Shaft Diamet-er	离合器型号		外形尺寸 Boundary Dimensions			倒角	重量	转动力矩	极限转速 Limiting Speed
轴径 Shaft Diamet-er	现行的 Current	原型号 Original Code	Fw	D	C	倒角	重量	转动力矩	脂润滑 Grease	油润滑 Oil
mm	现行的 Current	原型号 Original Code	mm				g		rpm
4	HF0409	HF-4060	4	8	6	0.3	1	0.34	34000	14000
6	HF0612	HF-0612	6	10	12	0.3	3	1.76	23000	13000
8	HF0812		8	12	12	0.3	3.5	3.15	17000	11000
8	HFL0822		8	12	22	0.3	6.3	3.15	17000	12000
10	HF1012		10	14	12	0.3	4	5.3	14000	11000
12	HF1216	HF1216	12	18	16	0.3	10.5	12.2	10000	7000
12	HFL1216		12	18	26	0.3	18	12.2	10000	7000
14	HF1416		14	20	16	0.3	13	17.3	9500	8000
14	HFL1426		14	20	26	0.3	20.3	17.3	9500	8000
16	HF1616		16	22	16	0.3	14	20.5	8500	7500
	HFL1624		16	22	24	0.3	19	20.5	8500	7500
	HFL1624.5		16	22	24.5	0.3	20	20.5	8500	7500
	HFL1626		16	22	26	0.3	22	20.5	8500	7500
18	HF1816		18	24	16		15.5	24.1	7500	7500
18	HFL1826		18	24	26		24.4	24.1	7500	7500
20	HF2016		20	26	16		17	28.5	7000	6500
20	HFL2016		20	26	26		27	28.5	7000	6500
25	HF2520		25	32	20		30.9	66	5500	5500
25	HFL2530		25	32	30		44	66	5500	5500
30	HF3020		30	37	20		36	90	4500	4500
30	HFL3030		30	37	30		51	90	4500	4500
35	HF3520		35	42	20		40	121	3900	3900
35	HF3530		35	42	30		58	121	3900	3900

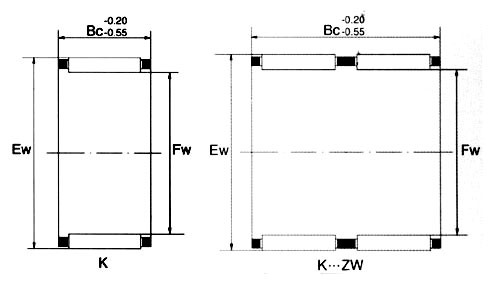

轴径 Shaft Diameter	轴承型号 Bearing Designation		重量 Mass 近似 Approx	外形尺寸 Boundary Dimensions			基本额定负荷 Basic Load Rating		极限转速 Limiting Speed
轴径 Shaft Diameter	现行的 Current	原型号 Oreginal Code	重量 Mass 近似 Approx	Fw	Ew	Bc	动 Cr Dynamic	静Cor Static	油润滑 Oil
mm	现行的 Current	原型号 Oreginal Code	g	mm			N		rpm
5	K588 TN	29241/5	0.7	5	8	8	2300	1880	37000
5	K5810 TN	39241/5	0.9	5	8	10	2800	2450	37000
6	K698 TN	29241/6	0.8	6	9	8	25600	2240	35000
	K6910 TN	39241/6	1	6	9	10	3300	3100	35000
	K61013 TN	49241/6	1.3	6	10	13	3500	1800	33000
7	K7108 TN	29241/7	0.9	7	10	8	2750	2550	32000
7	K71010 TN	39241/7	1.1	7	10	10	3350	3400	32000
8	K8118 TN	29241/8	1.1	8	11	8	3000	2900	30000
	K81110 TN	39241/8	1.7	8	11	10	3830	3950	30000
	K81113 TN	49241/8	1.8	8	11	13	5000	5700	30000
	K81210 TN	29241/8	1.3	8	12	10	4900	4600	30000
9	K91210 TN	39241/9	1.5	9	12	10	4200	4700	30000
9	K91213 TN	49241/9	1.9	9	12	13	5500	6700	30000
10	K101310 TN	39241/10	1.6	10	13	10	4500	5250	27000
	K101313 TN	39241/10	2.1	10	13	13	6000	7600	27000
	K101316 TN		2.2	10	13	16	6300	7800	27000
	K101410 TN	29242/10	2.9	10	14	10	7000	7900	27000
	K101413 TN	39242/10	4.3	10	14	13	8000	9100	26000
	K101612 TN	19244/10	3.7	10	16	12	7000	9300	27000
12	K12159 TN		2.7	12	15	9	4120	5210	25000
	K121510 TN	39241/12	1.9	12	15	10	4320	5730	25000
	K121513 TN	49241/12	2.4	12	15	13	6000	8100	25000
	K12168 TN	19242/12	2.9	12	16	8	4200	4700	25000
	K121610 TN	29242/12	3.4	12	16	10	6000	6900	25000
	K121613 TN	39242/12	3.8	12	16	13	7900	9200	25000
	K121713 TN	59242/12	4.4	12	17	13	9300	10000	24000
	K121812 TN	19244/12	5	12	18	12	9800	8000	24000
	K121520 TN	K121520 TN	3.8	12	15	20	8200	12000	25000
14	K141710		4	14	17	10	5100	6800	23000
	K141717		6.8	14	17	17	9300	14000	23000
	K141810	29242/14	4.8	14	18	10	6800	8300	23000
	K141813	39242/14	6.3	14	18	13	8100	9800	23000
	K141814		6.8	14	18	14	9200	12000	23000
	K141815	49242/14	7.3	14	18	15	10000	13000	23000
	K141817	59242/14	8.1	14	18	17	10500	13900	23000
	K142012	19243/14	8.6	14	20	12	990	10500	220, 00
15	K151814		5.3	15	18	14	7500	11000	23000
	K151817		6.4	15	18	17	9600	15900	23000
	K151910	29242/15	5.1	15	19	10	7200	9000	22000

轴径 Shaft Diameter	轴承型号 Bearing Designation		重量 Mass 近似 Approx	外形尺寸 Boundary Dimensions			基本额定负荷 Basic Load Rating		极限转速 Limiting Speed
轴径 Shaft Diameter	现行的 Current	原型号 Oreginal Code	重量 Mass 近似 Approx	Fw	Ew	Bc	动 Cr Dynamic	静Cor Static	油润滑 Oil
mm	现行的 Current	原型号 Oreginal Code	g	mm			N		rpm
15	K151913	39241/15	7	15	19	13	8300	9800	22000
	K151917	59241/15	8.8	15	19	17	10300	15000	22000
	K151924 ZW	79241/15	10.5	15	19	24	12800	20100	22000
	K152013	29242/15	8.9	15	20	13	9700	11000	22000
	K152112	19243/15	10	15	21	12	10000	13000	22000
	K152115	39242/15	13	15	21	15	13800	16000	22000
	K152121		18.2	15	21	21	18000	24000	22000
16	K162010	29241/16	5.7	16	20	10	7600	9700	22000
	K162013	39241/16	7.1	16	20	13	8700	11300	22000
	K162017	59241/16	9.2	16	20	17	11200	16300	22000
	K162110	19242/16	3.7	16	21	10	9000	12000	22000
	K162212	19243/16	10.9	16	22	12	11000	12000	21000
	K162213		11.9	16	22	13	12000	13400	21000
	K162216		13.7	16	22	16	14300	17000	21000
	K162220	49243/16	16.7	16	22	20	18000	22300	21000
	K162314	19244/16	20	16	23	14	19000	21000	19000
	K162420	19245/16	24.9	16	24	20	21100	23000	20000
17	K172110	29241/17	5.6	17	21	10	7900	10100	21000
	K172113	39241/17	7.5	17	21	13	10000	14100	21000
	K172117	59241/17	9.5	17	21	17	12000	17400	21000
	K172314	29243/17	11.5	17	23	14	11000	15000	21000
18	K182210	29241/18	6.1	18	22	10	8200	9900	20000
	K182213	39241/18	7.7	18	22	13	9000	12100	20000
	K182217	59241/18	10.8	18	22	17	11900	17600	20000
	K182412	19243/18	11.6	18	24	12	11200	12900	20000
	K182413		12.6	18	24	13	12900	14900	20000
	K182413.5		13	18	24	13.5	12900	14900	20000
	K182420	49243/18	19	18	24	20	20000	26500	20000
	K182514		14.9	18	25	14	16500	18800	20000
	K182522		24.3	18	25	22	22900	28400	20000
	K182614		19	18	26	14	18000	20000	18000
	K182816	19244/18	24	18	28	16	19000	18400	19000
19	K192313		8.2	19	23	13	9300	13000	20000
19	K192317		11.1	19	23	17	12000	18600	20000
20	K202410	29241/20	6.5	20	24	10	8700	12100	19000
	K202412		8	20	24	12	9600	13800	19000
	K202413	39241/20	8.9	20	24	13	9600	13800	19000
	K202417	59241/20	11.2	20	24	17	12400	20000	19000
	K202612	19243/20	13.2	20	26	12	13100	15700	19000

轴径 Shaft Diameter	轴承型号 Bearing Designation		重量 Mass 近似 Approx	外形尺寸 Boundary Dimensions			基本额定负荷 Basic Load Rating		极限转速 Limiting Speed
轴径 Shaft Diameter	现行的 Current	原型号 Oreginal Code	重量 Mass 近似 Approx	Fw	Ew	Bc	动 Cr Dynamic	静Cor Static	油润滑 Oil
mm	现行的 Current	原型号 Oreginal Code	g	mm			N		rpm
20	K202616	K9249/20	17.5	20	26	16	18000	25000	1850019000
	K202617	39241/20	18.2	20	26	17	18700	25500	19000
	K202620	49243/20	22	20	26	20	20600	28500	18000
	K202820	19245/20	26.8	20	28	20	23400	28000	18000
	K202825	29245/20	36.2	20	28	25	30000	28500	18000
	K203030	39245/20	56	20	30	30	35000	41000	19000
21	K212513		9	21	25	13	9600	14500	19000
21	K212517		12	21	25	17	12800	21000	18000
22	K222610	29241/22	7.1	22	26	10	8700	12900	18000
	K222613	39241/22	9.4	22	26	13	10000	15400	18000
	K222617	59241/22	12.1	22	26	17	13100	22100	18000
	K222713	29242/22	10.8	22	27	13	14000	23000	18000
	K222817	39243/22	19.7	22	28	17	19000	26500	19000
	K222823	59243/22	26	22	28	23	20000	27000	17000
	K222916	19244/22	22.2	22	29	16	19500	25000	17000
	K223015 TN		14.4	22	30	15	19600	22900	18900
	K223020	19245/22	28	22	30	20	21000	23500	16000
	K223224		43.4	22	32	24	33500	39500	15000
23	K233516 TN		30	23	35	16	24000	23400	17000
24	K242810		8.1	24	28	10	9400	14300	17000
	K242813		10.1	24	28	13	10500	17000	17000
	K242817	9243/24	13.2	24	28	17	14000	24500	16000
	K242913		13.5	24	29	13	13100	19100	16000
	K243017		21.5	24	30	17	19000	27000	16000
	K243031		39.1	24	30	31	27000	43000	16000
25	K252910	29241/25	8.3	25	29	10	9700	14900	16000
	K252913	39241/25	10.4	25	29	13	10800	17900	16000
	K252917	59241/25	13.7	25	29	17	14500	25500	16000
	K253013	29242/25	12.9	25	30	13	14100	21300	16000
	K253020	59242/25	20.5	25	30	20	21100	28000	16000
	K253025		21	25	30	25	21700	40400	15000
	K253026	52.436	21.6	25	30	26	20100	26500	15000
	K253117	39243/25	21.8	25	31	17	19000	28000	16000
	K253121	39243/25	26.2	25	31	21	24100	37500	16000
	K253216	19244/25	24.5	25	32	16	20500	27500	15000
	K253320	19245/25	32	25	33	20	28000	37500	15000
	K253324	29245/25	38.7	25	33	24	33900	46500	15000
	K253418		32	25	34	18	48000	67000	15000
	K253530	39245/25	65.5	25	35	30	46500	61500	14000

轴径 Shaft Diameter	轴承型号 Bearing Designation		重量 Mass 近似 Approx	外形尺寸 Boundary Dimensions			基本额定负荷 Basic Load Rating		极限转速 Limiting Speed
轴径 Shaft Diameter	现行的 Current	原型号 Oreginal Code	重量 Mass 近似 Approx	Fw	Ew	Bc	动 Cr Dynamic	静Cor Static	油润滑 Oil
mm	现行的 Current	原型号 Oreginal Code	g	mm			N		rpm
25	K253036 ZW		27	25	30	36	21000	35000	14000
26	K263010		9	26	30	10	9500	15500	16000
	K263013		11.4	26	30	13	11100	18700	16000
	K263017		15	26	30	17	14700	27000	16000
	K263113		9	26	31	13	12400	18400	15000
	K263022		12.3	26	30	22	15200	28000	16000
27	K273217		29	27	32	27	16000	34000	17000
28	K283216.5		16	28	32	16.5	15000	32400	14000
	K283217	9242/28	18.2	28	32	17	15000	32400	14000
	K283313	29241/28	15.2	28	33	13	14800	23600	14000
	K283317	49241/28	19.5	28	33	17	19100	33000	14000
	K283327 TN	79241/28	19	28	33	17	22800	40500	14000
	K283417	39242/28	24.2	28	34	17	21300	35000	14000
	K283516	19243/28	26	28	35	16	21000	29000	14000
	K283518		31	28	35	18	23500	33500	14000
	K283520	29243/28	35	28	35	20	24000	34000	14000
	K283527		47	28	35	27	34500	54500	14000
	K283616		40	28	36	16	34000	47000	11000
	K284018		50	28	40	18	33000	36500	12000
	K284025		71	28	40	25	45000	54500	12000
30	K303413		14.6	30	34	13	11800	21200	13000
	K303513	29241/30	16.3	30	35	13	15100	25000	13000
	K303517	49241/30	21.3	30	35	17	19100	33500	13000
	K303527	19241/30	33.3	30	35	27	30000	58500	13000
	K303716	29244/30	26.4	30	37	16	22500	33000	13000
	K303825		43	30	38	25	16000	39000	13000
	K304018	49243/30	44	30	40	18	31500	39500	12000
	K304030		78	30	40	30	48500	68500	13000
	K303526		32	30	35	26	23500	43500	12000
32	K323713	29241/32	18.3	32	37	13	15000	25000	12000
	K323717	49241/32	22.4	32	37	17	19400	35000	12000
	K323727	19241/32	36.7	32	37	27	29500	59500	12000
	K323728 TN		22.3	32	37	28	23100	43000	12000
	K323816		25	32	38	16	21000	34000	12000
	K323820	49242/32	31	32	38	20	26000	44500	12000
	K323826 TN		25.2	32	38	26	27000	46500	12000
	K323916	19243/32	36.7	32	39	16	23500	35000	12000
	K323918		37.2	32	39	18	26000	40500	12000
	K324020	19244/32	48	32	40	20	37000	40500	12000

pbcccdazdu · 发表于 2025-1-21 18:27:06

顶一下，收藏了！

h8400w32tm · 发表于 2025-1-21 18:33:18

突然觉得楼主说的很有道理，赞一个！

芮309 · 发表于 2025-1-21 18:34:17

顶一个！

zp1101 · 发表于 2025-1-21 18:36:03

楼上长在线啊？

62744yz93r · 发表于 2025-1-25 03:52:15

楼主的帖子越来越有深度了！

逑4594 · 发表于 2025-1-25 09:54:06

论坛的人气不行了！

futaxiknby · 发表于 2025-1-25 10:23:44

投楼主一票，不用谢哦！

l95grw6pg8 · 发表于 2025-1-25 10:49:27

楼主是好人！

6e2a82mwv3 · 发表于 2025-1-25 17:41:32

不是惊喜，是惊吓！

冲压外圈滚针轴承系列综合样本

浏览过的版块
