DIN25201双叠自锁垫圈的原理
独特的垫圈的内侧斜齿面倾斜角度 α 大于螺栓螺纹倾斜角度 β 。 装配时， 内侧斜齿面是相对的， 垫圈外侧放射状的凸纹面 （外滚花齿面） 的摩擦系数要比内侧斜齿面 的摩擦系数大， 且与两端接触面成咬合状态。 当连接件受到振动， 并使螺栓发生松动趋势时， 仅仅允许两片垫圈内侧斜齿间相对抬升错动， 产生擡升张力。 独特的齿牙系统利用张力在紧固的 连接处产生壹个很高的抵抗力来经受振动力，从而达到 100% 的防松效果。
双叠自锁垫圈的特点
确保在强震动下仍然保持连接件的夹紧力，优于依靠摩擦力来制琐的紧固件；防止因震动引起的螺栓松动，不再发生由于紧固件松动而引起的相关问题；不需要特殊的安装工作，容易安装和拆卸；这个系统可以用高或低的预负载力锁紧固定元件；不受原始拧紧力影响！锁紧功能不受润滑影响温度有变化也不会使连接件松动；具有耐久性；可重复使用。
制造工艺：DIN25201标准垫圈全部使用S60C/SK5及特殊合金钢材质、经过全硬化处理HRC45-52、硬度等级14.9级！
表面处理采用德国德尔肯达克罗表面处理不含Cr 6，不会有任何氢脆危险情况出现；适用环境：垫圈的可适用于400度高温及-60度低温环境！

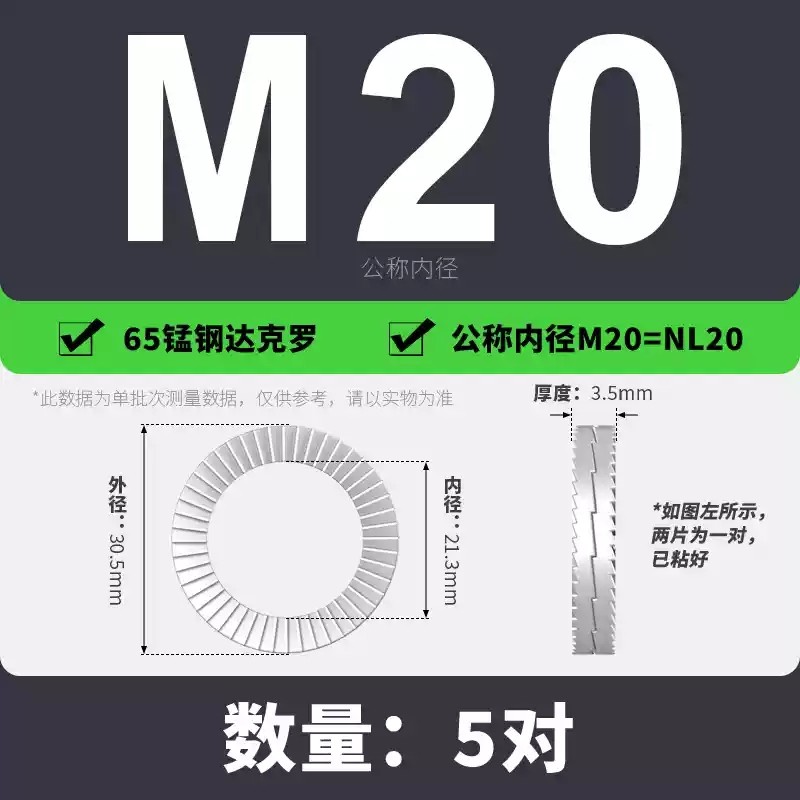

双叠自锁垫圈的使用：垫圈两个大斜齿面成对粘合，目的是便於安装和防止错误使用！垫圈的硬度必须高于螺栓的硬度！SZJYD-LOCK垫圈全部经过DIN65151横向振动测试可以达到200万测试、其衰减率不低于70%！
DIN9250防松垫圈、执行德国标准、按螺栓的使用条件分为两类：8.8级以下螺栓均选用S轻型安全防松垫圈、10.9级以上螺栓均先用VS重型安全垫圈系列、
目前大部分的中国地区用户由于不太了解、通常会选择轻型S系列！
全称：双面齿防滑垫、齿面安全垫圈，碟形防松垫圈.。相对比普通碟形弹簧垫圈而言表面增加的齿形纹主要起到防滑和锁紧的作用，通过增加摩擦阻力更加有效避免螺栓工作过程中因松动而导致的安全隐患，一定意义上说齿面防松垫圈是碟形垫圈的改良产品，以适应不同场合的需求。产品性能相对稳定。认可度高产品技术的成熟性导致安全防松垫圈具有极高的经济经较性,已被普遍广泛使用于各工业装备领域!
碟形防松垫圈的优点:
1. 齿形构造,高幅抗震.预紧力高、不易松动
2. 碟形设计, 载荷分配均匀, 避免弯曲扭矩损耗及螺栓变形.
3. 特殊齿纹设计.锁紧时可免除接触面的摩擦及破坏.
4. 材质及表面处理,有多重选择.具有经济与成本效应。
5. 封闭环形设计, 预紧时不会产生爆裂.
6. 垫圈的开发和设计是配合螺栓防松的使用原理,紧固力矩,锁紧结构和安装环境.
安全垫圈的应用非常广泛：
包含汽车工业、铁路桥梁,建筑工程、农业机械,除草机,纺织 机,机床,汽动钻孔机,钢铁设备…等一系 列产品.
根据使用环境：垫圈的材质通常会选用S60C及特殊合金材质、表面处理通常会选用德尔肯、美加力、久美特、锌镁特达克罗及锌镍合金等全新的电镀防腐工艺！
 |
|
