上佳导轨传动

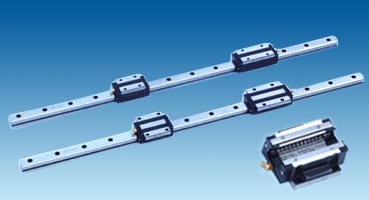

上佳SGA滑块导轨组

参数规格	滑座

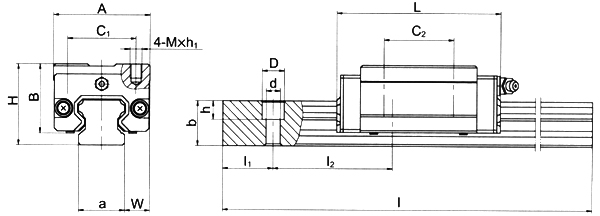

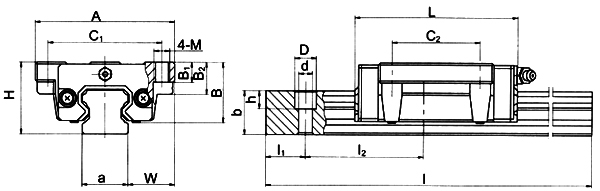

	SGA---S								SGA---Z
	H	W	A	B	B1	B2	M	C1XC2	H	W	A	B	MXh1	C1XC2	L
SGA15V	24	16	47	19.5	7	11	M5	38X30	28	9.5	34	23.5	M4X5	26X26	58.3
SGA20V	30	21.5	63	24.6	10	10	M6	53X40	30	12	44	24.6	M5X6	32X36	71
SGA20W	30	21.5	63	24.6	10	10	M6	53X40	30	12	44	24.6	M5X6	32X50	87
SGA25V	36	23.5	70	29.7	10	16	M8	57X45	40	12.5	48	33.5	M6X7	35X35	85
SGA25W	36	23.5	70	29.7	10	16	M8	57X45	40	12.5	48	33.5	M6X7	35X50	109
SGA30V	42	31	90	35	10	18	M10	72X52	45	16	60	38	M8X9	40X40	100
SGA35W	42	31	90	35	10	18	M10	72X52	45	16	60	38	M8X9	40X60	122
SGA35V	48	33	100	40.2	13	21	M10	82X62	55	18	70	45.5	M8X12	50X50	112
SGA35W	48	33	100	40.2	13	21	M10	82X62	55	18	70	45.5	M8X12	50X72	141

参数型号	导轨					额定载荷(kN)
参数型号	a	b	l₁	l₂	dxDxh	C₀	C
SGA15V	15	15	20	60	4.8x7.5x5.3	11.3	7.5
SGA20V	20	18	20	60	6x9.5x8.5	17.9	12.3
SGA20W	20	18	20	60	6x9.5x8.5	23.8	19
SGA25V	23	22	20	60	7x11x9	31	17.9
SGA25W	23	22	20	60	7x11x9	41.3	24.4
SGA30V	28	25.5	20	80	9x14x12	35.1	25
SGA35W	28	25.5	20	80	9x14x12	46.8	433.2
SGA35V	34	29	20	80	9x14x12	54.9	33.5
SGA35W	34	29	20	80	9x14x12	73.3	45.2

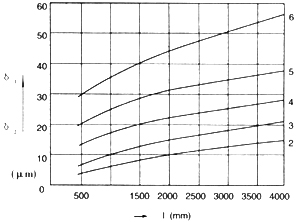

精度	1,*运动精度*

综合精度　　　　　　　μm

径向间隙　　　　　　　μm

项目	精度等级	2	3	4	5	6
H	极限偏差	±12	±25	±50	±100	±200
H	同组变动量	5	7	20	40	60
W	极限偏差	±15	±30	±60	±150	±240
W	同组变动量	7	10	25	70	100

代号/型号	F	F₁	F₂
SGA15	±4	-4～-12	-
SGA20	±5	-5～-14	-14～-23
SGA25	±6	-6～-16	-16～-26
SGA30	±7	-7～-19	-19～-31
SGA35	±8	-8～-22	-22～-35
