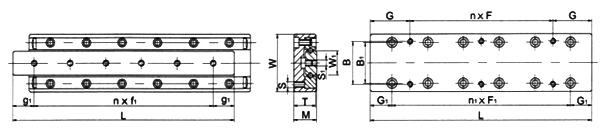

型号 |
主要尺寸 |
|
| ||||||||||||
|
|
行程 |
W |
M |
L |
工作台 |
| ||||||||||
|
|
B |
F |
n×F |
G |
S |
F1 |
n1×F1 |
B1 |
G1 |
T |
| |||||
|
|
SGHA-2035 |
18 |
30 |
12 |
35 |
22 |
28 |
1×28 |
3.5 |
M3 |
15 |
1×15 |
20 |
10 |
11.5 |
|
|
|
SGHA-2050 |
30 |
50 |
43 |
1×43 |
3.5 |
2×15 |
| ||||||||
|
|
SGHA-2065 |
40 |
65 |
30 |
1×30 |
17.5 |
3×15 |
| ||||||||
|
|
SGHA-2080 |
50 |
80 |
45 |
1×45 |
17.5 |
4×15 |
| ||||||||
|
|
SGHA-2095 |
60 |
95 |
30 |
2×30 |
17.5 |
5×15 |
| ||||||||
|
|
SGHA-2110 |
70 |
110 |
45 |
1×45 |
32.5 |
6×15 |
| ||||||||
|
|
SGHA-2125 |
80 |
125 |
45 |
2×45 |
17.5 |
7×15 |
| ||||||||
|
|
SGHA-3055 |
30 |
40 |
16 |
55 |
30 |
40 |
1×40 |
7.5 |
M4 |
25 |
1×25 |
28.4 |
15 |
15.5 |
|
|
|
SGHA-3080 |
45 |
80 |
65 |
1×65 |
7.5 |
2×25 |
| ||||||||
|
|
SGHA-3105 |
60 |
105 |
50 |
1×50 |
27.5 |
3×25 |
| ||||||||
|
|
SGHA-3130 |
75 |
130 |
75 |
1×75 |
27.5 |
4×25 |
| ||||||||
|
|
SGHA-3155 |
90 |
155 |
50 |
2×50 |
27.5 |
5×25 |
| ||||||||
|
|
SGHA-3180 |
105 |
180 |
75 |
1×75 |
52.5 |
6×25 |
| ||||||||
|
|
SGHA-3205 |
130 |
205 |
75 |
2×75 |
27.5 |
7×25 |
| ||||||||
|
型号 |
其它尺寸 |
滚柱个数 |
额定载荷(kN) | |||||||
|
基座 |
|
| ||||||||
|
W1 |
S1 |
f1 |
n×f1 |
g1 |
Z |
c |
C0 | |||
|
SGHA-2035 |
12.2 |
M3 |
20 |
1×20 |
7.5 |
5 |
0.51 |
0.51 | ||
|
SGHA-2050 |
15 |
2×15 |
10 |
7 |
0.69 |
0.76 | ||||
|
SGHA-2065 |
3×15 |
9 |
0.85 |
0.98 | ||||||
|
SGHA-2080 |
4×15 |
12 |
0.98 |
1.27 | ||||||
|
SGHA-2095 |
5×15 |
14 |
1.18 |
1.57 | ||||||
|
SGHA-2110 |
6×15 |
17 |
1.47 |
2.06 | ||||||
|
SGHA-2125 |
7×15 |
19 |
1.57 |
2.25 | ||||||
|
SGHA-3055 |
16 |
M4 |
35 |
1×25 |
10 |
6 |
1.27 |
1.37 | ||
|
SGHA-3080 |
25 |
2×25 |
15 |
10 |
2.16 |
2.84 | ||||
|
SGHA-3105 |
3×25 |
13 |
2.94 |
4.22 | ||||||
|
SGHA-3130 |
4×25 |
17 |
3.63 |
5.69 | ||||||
|
SGHA-3155 |
5×25 |
20 |
3.92 |
6.37 | ||||||
|
SGHA-3180 |
6×25 |
24 |
4.02 |
6.57 | ||||||
|
SGHA-3205 |
7×25 |
26 |
4.22 |
7.16 | ||||||
