上佳导轨传动
|
 |
|

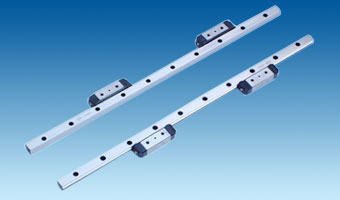

上佳SGB等载分离型直线导轨副
|
|
|

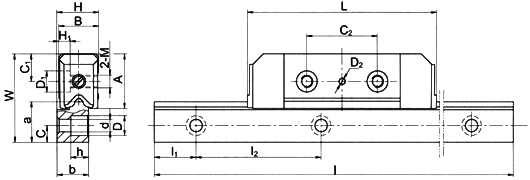

安装连接尺寸 |
|
型号
规格
model |
H |
W |
导轨rail |
滑座block |
额定载荷（kN）
load rating |
|
a |
b |
l1 |
l2 |
h |
d×D×h |
A |
B |
M×D1×H1 |
D2 |
C1×C2 |
L |
C0 |
C |
|
SGB20V |
20 |
42 |
19.5 |
15 |
20 |
60 |
8 |
6×9.5×8.5 |
25.5 |
19 |
M6×10×5.5 |
3 |
13×35 |
93 |
15.4 |
8.9 |
|
SGB20W |
20 |
42 |
19.5 |
15 |
20 |
60 |
8 |
6×9.5×8.5 |
25.5 |
19 |
M6×10×5.5 |
3 |
13×50 |
112 |
20.6 |
12.2 |
|
|
 |
 |
|
