万向传动系统
JCC万向接头-JCH型系列




台湾JCC万向接头-JCH型系列









名称

材质

数量

(1)

连接方块

SCM21

1

(2)

主体

SCM21

2

(3)

直线梢

SCM21

1

(4)

半线梢

SCM21

2

(5)

铆接梢

SV34

1

(6)

强力梢

SCM21

2

(7)

固定环

SWP

1











规格

尺寸(m/m)

d

D

C

E

l

L

P

LO

R

G

容许扭力(kgf-m)

静的破坏扭力（kgf-m）

静的引张破坏荷重（kgf-m）

重量（g）

强力梢

固定梢

JCH-03-OOA

3

6

9

2.5

13

26

1

5

0.3

-

-

-

0.04

70

5

JCH-04-00A

4

8

7

4

12

24

1.5

6.8

0.3

-

-

0.30

0.3

130

8

JCH-05-00A

5

10

9

5

15

30

2

8.7

0.4

-

-

0.55

1.0

210

12

JCH-06-***

6

12

9

4.5

15.5

31

3

10

0.6

-

0.95

0.64

1.7

550

15

JCH-08-***

8

15

10

5

18

36

3.5

12.5

0.8

25

1.73

1.16

3.6

800

30

JCH-10-***

10

19

12

6

21

42

4.5

16.5

1

32

3.58

2.40

8.5

1420

55

JCH-12-***

12

23

15

7.5

26

52

5

20.5

1

35

5.30

3.55

15

2440

110

JCH-14-***

14

26

17

8.5

29.5

59

5.8

23.0

1.2

40

8.32

5.57

21

2700

155

JCH-16-***

16

30

22

11.0

37.0

74

6.5

26.5

1.4

46

11.95

8.00

32

3980

260

JCH-18-***

18

33

23.5

11.75

40.5

81

7

28.5

1.8

52

15.58

10.44

41

4520

345

JCH-20-***

20

36

25

12.5

43.5

87

8

31.5

1.8

58

22.62

15.15

54

5330

465

JCH-22-***

22

40

27

13.5

47

94

9

34.5

2

62

31.50

21.10

78

6960

630

JCH-25-***

25

44

30

15

52.5

105

10

38.5

2

68

44.18

29.60

103

8310

790

JCH-30-***

30

51

35

17.5

61

122

11.5

44

2.5

82

70.10

46.96

156

10580

1160

JCH-35-***

35

59

40

20

70

140

13

52

2.5

90

104.52

70.03

248

14670

2255

JCH-40-***

40

67

45

22.5

78.5

157

14.5

60

2.5

100

148.62

99.58

375

19320

2730

JCH-45-***

45

75

50

25

88

176

16

68

2.5

110

203.58

136.40

490

23210

4350

JCH-50-***

50

83

55

27.5

95.7

191.4

17.5

76

2.5

120

270.60

181.30

598

29080

5200

JCH-60-88A

60

98

70

-

118

236

-

-

-

140

-

-

1162

43490

6538

注：无尺寸表示同于JCH-**-00A

*表中容许扭力数值为梢片破断强度1/3）  （静负荷00时）

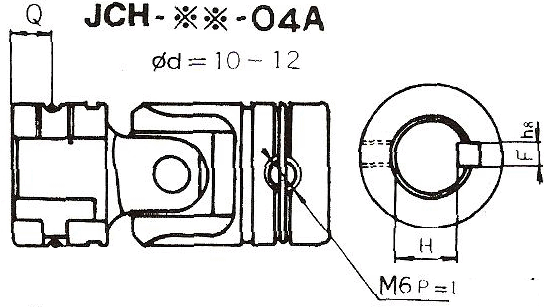

规格

尺寸m/m

B

T

M

Q

F

H

I

J

U

K

N

S

M 1

JCH-06-***

-

-

3

-

-

-

-

-

-

3

3.5

4.5

3

JCH-08-***

3

9.5

3

-

-

-

-

-

-

3

3.5

5

4

JCH-10-***

4

11.5

5

5.5

4

7.5

-

-

-

4

4.5

5

5

JCH-12-***

4

13.5

5

6.5

4

9.5

-

-

-

4

4.5

6

6

JCH-14-***

5

16

6

10

5

11.5

10

6

6

5

5.5

8.5

6

JCH-16-***

5

18

6

12

5

13.5

12

6

6

5

5.5

9

6

JCH-18-***

5

20

6

12

5

15.5

13

8

8

5

5.5

10

8

JCH-20-***

5

22

6

15

5

17

15

8

8

6

6.5

12

8

JCH-22-***

7

25

6

15

6

19

16

8

8

-

-

-

-

JCH-25-***

7

28

8

21

7

21

18

8

8

-

-

-

-

JCH-30-***

7

33

8

25

7

26

21

10

9

-

-

-

-

JCH-35-***

10

38.5

10

-

-

-

-

-

-

-

-

-

-

JCH-40-***

10

43.5

10

-

-

-

-

-

-

-

-

-

-

JCH-45-***

12

48.5

10





















JCH-50-***

12

53.5

10

-

-

-

-

-

-

-

-

-

-

JCH-60-88A

15

65

12

-

-

-

-

-

-

-

-

-

-

 注：无尺寸表示同于JCH-**-00A
