Rexroth滚珠线性滑轨系统
微型结构
REXROTH/STAR微型滑块
0443-宽型
所有钢件都用符合DIN17230/EN10088
标准的防锈并抗酸蚀材料制造。
滑块装在一个安装辅助工具上供货。 |
 |
|
|
|
滑块部件号
标准密封：轻型密封。
部件号：0443-…-01（见表）特殊结构：
也可供货下列滑块：
- 含N型密封（极好的刮刷性能）和纵向密封全封闭。
部件号：0443-…-00
（其它同表格）
-不加基楚润滑，用于专门润滑
-含N型和纵向密封
部件号：0443-…-40
（其它同表格）
-含轻型密封
部件号：0443-…-41
（其它同表格） |
|
规格 |
精度等级 |
滑块部件号预紧等级 |
|
间隙9 |
预紧1 |
|
9/M3 B1） |
P |
— |
0443-812-01 |
|
H |
0443-893-01 |
0443-813-01 |
|
N |
0443-894-01 |
— |
|
12 B1） |
P |
— |
0443-212-01 |
|
H |
0443-293-01 |
0443-213-01 |
|
N |
0443-294-01 |
— |
|
15 B1） |
P |
— |
0443-512-01 |
|
H |
0443-593-01 |
0443-513-01 |
|
N |
0443-594-01 |
— |
|
* 在准备中 |
|
|
 |
|
|
|

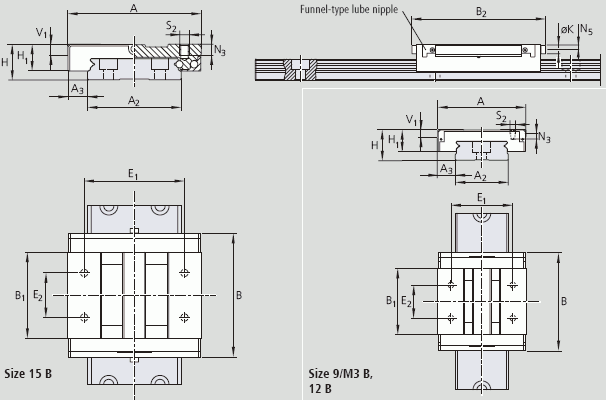

尺寸(mm) |
|
规格 |
A |
A2 |
A3 |
B |
B1 |
B2 |
H |
H1 |
V1 |
E1 |
E2 |
N2 |
S2 |
|
9/M3 B |
30 |
18 |
6.0 |
39.0 |
26.0 |
/ |
12 |
9,0 |
2.8 |
21 |
12 |
3.2 |
M3 |
|
12 B |
40 |
24 |
8.0 |
44.5 |
30.0 |
/ |
14 |
10.0 |
3.3 |
28 |
15 |
4.0 |
M3 |
|
15 B |
60 |
42 |
9.0 |
55.5 |
38.6 |
58.5 |
16 |
12.0 |
4.7 |
45 |
20 |
4.5 |
M4 | |
|
|
|
尺寸(mm) |
额定载荷(N)3) |
额定转矩(Nm) |
|
 |
|
 |
 |
|
规格 |
重量[kg] |
动载
C |
静载
C0 |
动载
Mt |
静载
Mt0 |
动载
ML |
静载
ML0 |
|
9/M3 B |
26 |
1920 |
3330 |
15.9 |
27.6 |
7.4 |
12.9 |
|
12 B |
51 |
3200 |
5340 |
37.9 |
63.2 |
14.3 |
23.9 |
|
15 B |
110 |
5285 |
8610 |
107.0 |
174.0 |
30.0 |
49.0 | |
|
1)按DIN636，第2部分计算的值。2)计算值（由C，C0导出） |
