Rexroth滚珠线性滑轨系统
微型结构

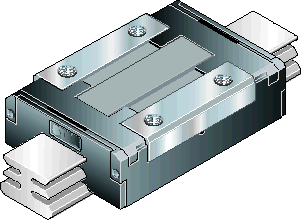

REXROTH/STAR微型滑块
0442-
所有钢件都用符合DIN17230/EN10088
标准的防锈并抗酸蚀材料制造。
滑块装在一个安装辅助工具上供货。 |
 |
|
|
|
滑块部件号
标准密封：轻型密封。
部件号：0442-…-01（见表）特殊结构：
也可供货下列滑块：
- 含N型密封（极好的刮刷性能）规格15和20附加纵向密封全封闭。
部件号：0442-…-00
（其它同表格）
-不加基楚润滑，用于专门润滑
-含N型和纵向密封
部件号：0442-…-40
（其它同表格）
-含轻型密封
部件号：0442-…-41
（其它同表格） |
|
规格 |
精度等级 |
滑块部件号预紧等级 |
|
间隙9 |
预紧1 |
|
7 |
|
— |
0442-712-01 |
|
H |
0442-793-01 |
0442-713-01 |
|
N |
0442-794-01 |
— |
|
9/M3 |
P |
— |
0442-812-01 |
|
H |
0442-893-01 |
0442-813-01 |
|
N |
0442-894-01 |
— |
|
9/M2 |
P |
— |
0442-912-01 |
|
H |
0442-993-01 |
0442-913-01 |
|
N |
0442-994-01 |
— |
|
12 |
P |
— |
0442-212-01 |
|
H |
0442-293-01 |
0442-213-01 |
|
N |
0442-294-01 |
— |
|
15 |
P |
— |
0442-512-01 |
|
H |
0442-593-01 |
0442-513-01 |
|
N |
0442-594-01 |
— |
|
201） |
P |
— |
0442-012-01 |
|
H |
0442-093-01 |
0442-013-01 |
|
N |
0442-094-01 |
— |
|
* 在准备中 |
|
|
|
|
|
|

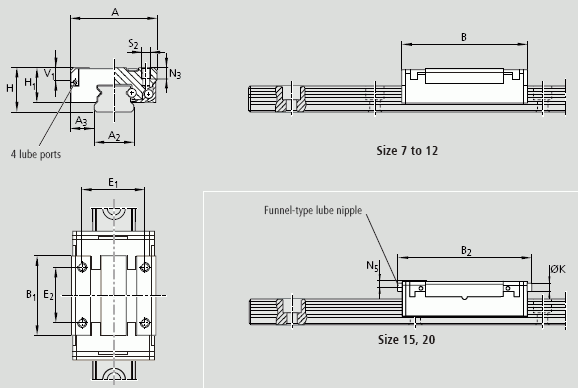

尺寸(mm) |
|
规格 |
A |
A2 |
A3 |
B |
B1 |
B2 |
H |
H1 |
V1 |
E1 |
E2 |
N2 |
S2 |
|
7 |
17 |
7 |
5.0 |
24.0 |
14.5 |
/ |
8 |
6.5 |
2.0 |
12 |
8 |
2.5 |
M2 |
|
9/M3 |
20 |
9 |
5.5 |
31.0 |
20.7 |
/ |
10 |
8.0 |
2.8 |
15 |
10 |
3.5 |
M3 |
|
9/M2 |
20 |
9 |
5.5 |
31.0 |
20.7 |
/ |
10 |
8.0 |
2.8 |
15 |
13 |
2.5 |
M2 |
|
12 |
27 |
12 |
7.5 |
34.8 |
21.6 |
/ |
13 |
10.0 |
3.3 |
20 |
15 |
3.5 |
M3 |
|
15 |
32 |
15 |
8.5 |
43.0 |
27.2 |
46 |
16 |
12.0 |
4.7 |
25 |
20 |
4.0 |
M3 |
|
20 |
46 |
20 |
8.0 |
66.0 |
45.1 |
69 |
25 |
17.5 |
7.0 |
38 |
38 |
6.0 |
M4 |
|
|
|
|
尺寸(mm) |
额定载荷(N)3) |
额定转矩(Nm) |
|
|
|
|
|
|
规格 |
重量
[kg] |
动载
C |
静载
C0 |
动载
Mt |
静载
Mt0 |
动载
ML |
静载
ML0 |
|
7 |
9 |
860 |
1400 |
3.1 |
5.1 |
1.9 |
3.2 |
|
9/M3 |
16 |
1180 |
2100 |
5.4 |
9.6 |
3.6 |
6.4 |
|
9/M2 |
16 |
1180 |
2100 |
5.4 |
9.6 |
3.6 |
6.4 |
|
12 |
33 |
2310 |
3470 |
13.7 |
20.5 |
7.9 |
11.8 |
|
15 |
47 |
4200 |
6260 |
31.2 |
46.3 |
18.3 |
27.0 |
|
20 |
177 |
7900 |
12230 |
81.4 |
126.0 |
51.7 |
80.0 |
|
|
1)按DIN636，第2部分计算的值。2)计算值（由C，C0导出） |
