REXROTH/STAR滚柱导轨-1807型
|
Rexroth滚柱导轨导向系统
钢制标准滑轨
REXROTH/STAR滚柱滑轨
1807-
从下面用螺栓安装
特殊款式：(只供H级精度,P和SP请询问)
-镀硬铬：1847-.0.-
-端面镀层:1847-.0-4.(端面镀层)
提示:安装孔有镀铬层.
镀硬铬款式取代锌-铁镀层的导轨. |
 |
 |
|
|
|
|
规格 |
精度等级 |
导轨 |
孔间距T2（mm） |
推荐导轨长度安装孔数nB/导轨长度L（mm） |
|
单件部件号，导轨长度L（mm） |
多件部件号，导轨段数、长度L（mm） |
|
25 |
UP |
1807-209-31,... |
1807-209-3.,.... |
30 |
按公式计算 L=nB·T-4
最大至133/3986 |
|
SP |
1807-201-31,... |
1807-201-3.,.... |
|
P |
1807-202-31,... |
1807-202-3.,.... |
|
H |
1807-203-31,... |
1807-203-3.,.... |
|
35 |
UP |
1807-309-31,... |
1807-309-3.,.... |
40 |
按公式计算 L=nB·T-4
最大至100/3996 |
|
SP |
1807-301-31,... |
1807-301-3.,.... |
|
P |
1807-302-31,... |
1807-302-3.,.... |
|
H |
1807-303-31,... |
1807-303-3.,.... |
|
45 |
UP |
1807-409-31,... |
1807-409-3.,.... |
52.5 |
按公式计算 L=nB·T-4
最大至76/3986 |
|
SP |
1807-401-31,... |
1807-401-3.,.... |
|
P |
1807-402-31,... |
1807-402-3.,.... |
|
H |
1807-403-31,... |
1807-403-3.,.... |
|
55 |
UP |
1807-509-31,... |
1807-509-3.,.... |
60 |
按公式计算 L=nB·T-4
最大至66/3956 |
|
SP |
1807-501-31,... |
1807-501-3.,.... |
|
P |
1807-502-31,... |
1807-502-3.,.... |
|
H |
1807-503-31,... |
1807-503-3.,.... |
|
65 |
UP |
1807-609-31,... |
1807-609-3.,.... |
75 |
按公式计算 L=nB·T-4
最大至53/3971 |
|
SP |
1807-601-31,... |
1807-601-3.,.... |
|
P |
1807-602-31,... |
1807-602-3.,.... |
|
H |
1807-603-31,... |
1807-603-3.,.... |
|
|
 |
|

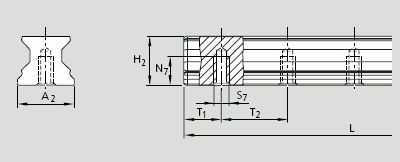

尺寸(mm) |
|
规格 |
A2 |
H2 |
N7±0,5 |
S7 |
1)
T1 S+0.5/-1.0 |
T1min |
T2 |
Lmax |
kg/m |
|
25 |
23 |
23.40 |
12 |
M6 |
13.00 |
10 |
30.0 |
4000 |
3.1 |
|
35 |
34 |
30.80 |
15 |
M8 |
18.00 |
12 |
40.0 |
4000 |
6.3 |
|
45 |
45 |
38.80 |
19 |
M12 |
24.25 |
16 |
52.5 |
4000 |
10.3 |
|
55 |
53 |
47.55 |
22 |
M14 |
28.00 |
18 |
60.0 |
4000 |
13.1 |
|
65 |
63 |
57.85 |
25 |
M16 |
35.50 |
20 |
75.0 |
4000 |
17.4 | |
|
1) 优选尺寸. |
|
