REXROTH/STAR滚柱导轨-1806-.5.型
|
Rexroth滚柱导轨导向系统
钢制标准滑轨

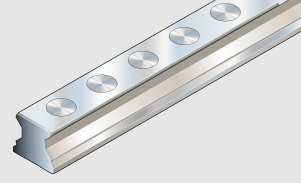

REXROTH/STAR滚柱滑轨
1806-.5.-
从上面用螺栓安装,适用于使用钢孔盖
（不在供货范围内）
精度等级SP，P，H
钢孔盖和安装工具单独订货。部件号见
“配件”章。
请注意钢孔盖安装说明。 |
 |
 |
|
|
|
|
规格 |
精度等级 |
导轨 |
孔间距T2（mm） |
推荐导轨长度安装孔数nB/导轨长度L（mm） |
|
单件部件号，导轨长度L（mm） |
多件部件号，导轨段数、长度L（mm） |
|
25 |
SP |
1806-251-31,... |
1806-251-3.,.... |
30 |
按公式计算 L=nB·T-4
最大至133/3986 |
|
P |
1806-252-31,... |
1806-252-3.,.... |
|
H |
1806-253-31,... |
1806-253-3.,.... |
|
35 |
SP |
1806-351-31,... |
1806-351-3.,.... |
40 |
按公式计算 L=nB·T-4
最大至100/3996 |
|
P |
1806-352-31,... |
1806-352-3.,.... |
|
H |
1806-353-31,... |
1806-353-3.,.... |
|
45 |
SP |
1806-451-31,... |
1806-451-3.,.... |
52.5 |
按公式计算 L=nB·T-4
最大至76/3986 |
|
P |
1806-452-31,... |
1806-452-3.,.... |
|
H |
1806-453-31,... |
1806-453-3.,.... |
|
55 |
SP |
1806-551-31,... |
1806-551-3.,.... |
60 |
按公式计算 L=nB·T-4
最大至66/3956 |
|
P |
1806-552-31,... |
1806-552-3.,.... |
|
H |
1806-553-31,... |
1806-553-3.,.... |
|
65 |
SP |
1806-651-31,... |
1806-651-3.,.... |
75 |
按公式计算 L=nB·T-4
最大至53/3971 |
|
P |
1806-652-31,... |
1806-652-3.,.... |
|
H |
1806-653-31,... |
1806-653-3.,.... |
|
|
 |
|

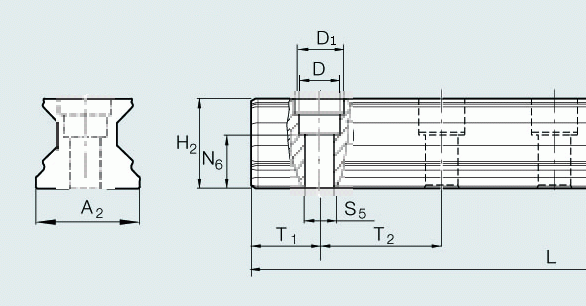

尺寸(mm) |
|
规格 |
A2 |
H2 |
N6±0,5 |
D |
D1 |
S5 |
1)
T1 S+0.5/-1.0 |
T1min |
T2 |
Lmax2) |
kg/m |
|
25 |
23 |
23.40 |
14.3 |
11 |
13 |
7 |
13.00 |
10 |
30.0 |
4000 |
3.1 |
|
35 , |
34 |
30.80 |
19.4 |
15 |
18 |
9 |
18.00 |
12 |
40.0 |
4000 |
6.3 |
|
45 |
45 |
38.80 |
22.4 |
20 |
23 |
14 |
24.25 |
16 |
52.5 |
4000 |
10.3 |
|
55 |
53 |
47.55 |
28.7 |
24 |
28 |
16 |
28.00 |
18 |
60.0 |
4000 |
13.1 |
|
65 |
63 |
57.85 |
36.5 |
26 |
30 |
18 |
35.50 |
20 |
75.0 |
4000 |
17.4 | |
|
1) 优选尺寸.
2) 精度等级P和H，规格35至65的6米长的导轨，请询问。 |
|
