REXROTH/STAR滚柱导轨-1805.2.-型
|
Rexroth滚柱导轨导向系统
钢制标准滑轨

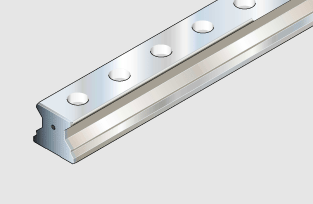

REXROTH/STAR滚柱滑轨
1805-.2.-
从上面用螺栓安装,适用于使用防护带
（不在供货范围内）
-防护带和防护带扣或端护罩单独单货，部件号和尺寸见配件部分
特殊款式:(只供H级精度,P和SP级精度请询问)
-镀硬铬:1845-.7.-..
例25规格:1845-273-41,....
-端面镀层:1845-.7.-4.(端面镀层)
提示:安装孔和端面螺纹有镀铬层.
镀硬铬款式取代锌-铁镀层的导轨.
|
 |
 |
|
|
|
|
规格 |
精度等级 |
导轨 |
孔间距T2（mm） |
推荐导轨长度安装孔数nB/导轨长度L（mm） |
|
单件部件号，导轨长度L（mm） |
多件部件号，导轨段数、长度L（mm） |
|
25 |
UP |
1805-229-31,... |
1805-229-3.,.... |
30 |
按公式计算 L=nB·T-4
最大至133/3986 |
|
SP |
1805-221-31,... |
1805-221-3.,.... |
|
P |
1805-222-31,... |
1805-222-3.,.... |
|
H |
1805-223-31,... |
1805-223-3.,.... |
|
35 |
UP |
1805-329-31,... |
1805-329-3.,.... |
40 |
按公式计算 L=nB·T-4
最大至100/3996 |
|
SP |
1805-321-31,... |
1805-321-3.,.... |
|
P |
1805-322-31,... |
1805-322-3.,.... |
|
H |
1805-323-31,... |
1805-323-3.,.... |
|
45 |
UP |
1805-429-31,... |
1805-429-3.,.... |
52.5 |
按公式计算 L=nB·T-4
最大至76/3986 |
|
SP |
1805-421-31,... |
1805-421-3.,.... |
|
P |
1805-422-31,... |
1805-422-3.,.... |
|
H |
1805-423-31,... |
1805-423-3.,.... |
|
55 |
UP |
1805-529-31,... |
1805-529-3.,.... |
60 |
按公式计算 L=nB·T-4
最大至66/3956 |
|
SP |
1805-521-31,... |
1805-521-3.,.... |
|
P |
1805-522-31,... |
1805-522-3.,.... |
|
H |
1805-523-31,... |
1805-523-3.,.... |
|
65 |
UP |
1805-629-31,... |
1805-629-3.,.... |
75 |
按公式计算 L=nB·T-4
最大至53/3971 |
|
SP |
1805-621-31,... |
1805-621-3.,.... |
|
P |
1805-622-31,... |
1805-622-3.,.... |
|
H |
1805-623-31,... |
1805-623-3.,.... |
|
|
|
|

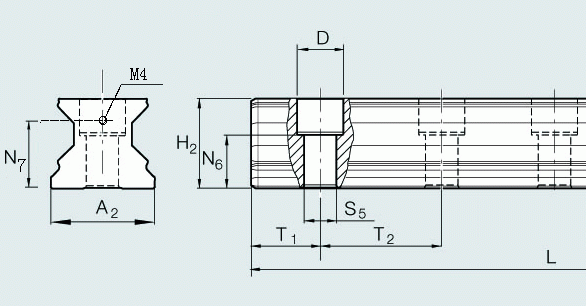

尺寸(mm) |
|
规格 |
A2 |
H21) |
N6±0,5 |
N7 |
D |
S5 |
2)
T1 S+0.5/-1.0 |
T1min3) |
T2 |
Lmax4) |
kg/m |
|
25 |
23 |
23.40 |
14.3 |
15.0 |
11 |
7 |
13.00 |
13 |
30.0 |
4000 |
3.1 |
|
35 |
34 |
30.80 |
19.4 |
22.0 |
15 |
9 |
18.00 |
16 |
40.0 |
4000 |
6.3 |
|
45 |
45 |
38.80 |
22.4 |
30.0 |
20 |
14 |
24.25 |
18 |
52.5 |
4000 |
10.3 |
|
55 |
53 |
47.55 |
28.7 |
30.0 |
24 |
16 |
28.00 |
20 |
60.0 |
4000 |
13.1 |
|
65 |
63 |
57.85 |
36.5 |
40.0 |
26 |
18 |
35.50 |
21 |
75.0 |
4000 |
17.4 | |
|
1) H1为带防护带尺寸。规格25带0.15mm的防护带,规格35至65带0.3mm的防护带.
2) 优选尺寸.
3) 当尺寸小于T1min时,没有防护带板固定的端面螺孔!见安装说明.端护罩、垫片和螺栓在供货范围内。
4) 精度等级P和H,规格35至65的导轨在特殊情况下,也可供货.最长约为6米的单段导轨. |
|
