REXROTH/STAR滚柱导轨-1805-.6.型
|
Rexroth滚柱导轨导向系统

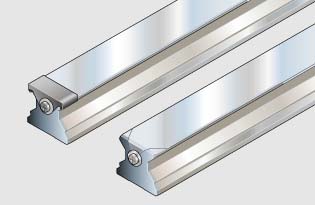

钢制标准滑轨REXROTH/STAR滚柱滑轨1805-.6.-
从上面用螺栓安装,带有DIN EN 10088不锈弹簧钢制的防护带和螺栓拧紧式端护罩。注意安装说明！请索取“防护带安装说明”手册。特殊结构：
-镀硬铬导轨部件号见
“镀硬铬导轨1845-.5.-”
-用螺栓和垫片固定的工作，在需要时由用户完成。螺栓和垫片可作为配件订购。 |
 |
 |
|
|
|
|
规格 |
精度等级 |
导轨 |
孔间距T2（mm） |
推荐导轨长度安装孔数nB/导轨长度L（mm） |
|
单件部件号，导轨长度L（mm） |
多件部件号，导轨段数、长度L（mm） |
|
25 |
UP |
1805-269-31,... |
1805-269-3.,.... |
30 |
按公式计算 L=nB·T-4
最大至133/3986 |
|
SP |
1805-261-31,... |
1805-261-3.,.... |
|
P |
1805-262-31,... |
1805-262-3.,.... |
|
H |
1805-263-31,... |
1805-263-3.,.... |
|
35 |
UP |
1805-369-61,... |
1805-369-6.,.... |
40 |
按公式计算 L=nB·T-4
最大至100/3996 |
|
SP |
1805-361-61,... |
1805-361-6.,.... |
|
P |
1805-362-61,... |
1805-362-6.,.... |
|
H |
1805-363-61,... |
1805-363-6.,.... |
|
45 |
UP |
1805-469-61,... |
1805-469-6.,.... |
52.5 |
按公式计算 L=nB·T-4
最大至76/3986 |
|
SP |
1805-461-61,... |
1805-461-6.,.... |
|
P |
1805-462-61,... |
1805-462-6.,.... |
|
H |
1805-463-31,... |
1805-463-6.,.... |
|
55 |
UP |
1805-569-61,... |
1805-569-6.,.... |
60 |
按公式计算 L=nB·T-4
最大至66/3956 |
|
SP |
1805-561-61,... |
1805-561-6.,.... |
|
P |
1805-562-61,... |
1805-562-6.,.... |
|
H |
1805-563-61,... |
1805-563-6.,.... |
|
65 |
UP |
1805-669-61,... |
1805-669-6.,.... |
75 |
按公式计算 L=nB·T-4
最大至53/3971 |
|
SP |
1805-661-61,... |
1805-661-6.,.... |
|
P |
1805-662-61,... |
1805-662-6.,.... |
|
H |
1805-663-61,... |
1805-663-6.,.... |
|
|
 |
|

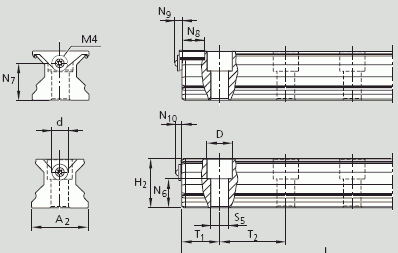

尺寸(mm) |
|
规格 |
A2 |
H21) |
N6±0,5 |
N7 |
N8 |
N9 |
N10 |
d |
D |
S5 |
2)
T1 S+0.5/-1.0 |
T1min3) |
T2 |
Lmax4) |
kg/m |
|
25 |
23 |
23.55 |
14.3 |
15 |
15.2 |
6.5 |
4.10 |
12 |
11 |
7 |
13.00 |
13 |
30.0 |
4000 |
3.1 |
|
35 |
34 |
31.10 |
19.4 |
22 |
18.0 |
7.0 |
4.10 |
15 |
15 |
9 |
18.00 |
16 |
40.0 |
4000 |
6.3 |
|
45 |
45 |
39.10 |
22.4 |
30 |
20.0 |
7.0 |
4.10 |
15 |
20 |
14 |
24.25 |
18 |
52.5 |
4000 |
10.3 |
|
55 |
53 |
47.85 |
28.7 |
30 |
20.0 |
7.0 |
4.35 |
20 |
24 |
16 |
28.00 |
20 |
60.0 |
4000 |
13.1 |
|
65 |
63 |
59.15 |
36.5 |
40 |
20.0 |
7.0 |
4.35 |
20 |
26 |
18 |
35.50 |
21 |
75.0 |
4000 |
17.4 | |
|
1) H1为带防护带尺寸。规格25带0.15mm的防护带,规格35至65带0.3mm的防护带.
2) 优选尺寸.
3) 当尺寸小于T1min时,没有防护带板固定的端面螺孔!见安装说明.端护罩、垫片和螺栓在供货范围内。
4) 精度等级P和H,规格35至65的导轨在特殊情况下,也可供货.最长约为6米的单段导轨. |
|
