Rexroth滚珠导轨导向系统
钢制标准滑块
REXROTH/STAR滑块
1651-标准宽型
款式：
—不带滚珠链的滑块： 部件号见表
—带滚珠链的滑块：
部件号1651-...-22
动态数值
速度 Vmax =5 m/s ，加速度 amax =500 m/s2
详细技术数据见 “一般技术数据和计算”章节 |
 |
 |
|
|
部件号
特殊款式：
精度等级H，间隙预紧
及从规格30起的0.02C
预紧的滑块也可供货下
列款式：
不锈钢滑块体
—防腐NR，不带滚珠链：
部件号：2001-..3-30
—防腐NR，带滚珠链：
部件号：2001-..3-32
镀硬铬滑块体
—防腐CR，不带滚珠链：
部件号：1651-..3-70
—防腐CR，带滚珠链：
部件号：1651-..3-72
|
|
规格 |
精度等级 |
滑块部件号预紧等级 |
|
至大约10 um 间隙 |
预紧0.02C |
预紧 0.08C |
预紧0.13C |
|
15 |
UP |
|
1651-119-20 |
1651-129-20 |
1651-139-20 |
|
SP |
|
1651-111-20 |
1651-121-20 |
1651-131-20 |
|
P |
|
1651-112-20 |
1651-122-20 |
1651-132-20 |
|
H |
1651-193-20 |
1951-113-20 |
1651-123-20 |
|
|
N |
1651-194-20 |
1651-114-20 |
1651-124-20 |
|
|
20 |
UP |
|
1651-819-20 |
1651-829-20 |
1651-839-20 |
|
SP |
|
1651-811-20 |
1651-821-20 |
1651-831-20 |
|
P |
|
1651-812-20 |
1651-822-20 |
1651-832-20 |
|
H |
1651-893-20 |
1651-813-20 |
1651-823-20 |
|
|
N |
1651-894-20 |
1651-814-20 |
1651-824-20 |
|
|
25 |
UP |
|
1651-219-20 |
1651-229-20 |
1651-239-20 |
|
SP |
|
1651-211-20 |
1651-221-20 |
1651-231-20 |
|
P |
|
1651-212-20 |
1651-222-20 |
1651-232-20 |
|
H |
1651-293-20 |
1651-213-20 |
1651-223-20 |
|
|
N |
1651-294-20 |
1651-214-20 |
1651-224-20 |
|
|
30 |
UP |
|
1651-719-20 |
1651-729-20 |
1651-739-20 |
|
SP |
|
1651-711-20 |
1651-721-20 |
1651-731-20 |
|
P |
|
1651-712-20 |
1651-722-20 |
1651-732-20 |
|
H |
1651-793-20 |
1651-713-20 |
1651-723-20 |
|
|
N |
1651-794-20 |
1651-714-20 |
1651-724-20 |
|
|
35 |
P |
|
1651-319-20 |
1651-329-20 |
1651-339-20 |
|
|
|
1651-311-20 |
1651-321-20 |
1651-331-20 |
|
|
|
1651-312-20 |
1651-322-20 |
1651-332-20 |
|
H |
1651-393-20 |
1651-313-20 |
1651-323-20 |
|
|
N |
1651-394-20 |
1651-314-20 |
1651-324-20 |
|
|
45 * |
UP |
|
1651-419-20 |
1651-429-20 |
1651-439-20 |
|
SP |
|
1651-411-20 |
1651-421-20 |
1651-431-20 |
|
P |
|
1651-412-20 |
1651-422-20 |
1651-432-20 |
|
H |
1651-493-20 |
1651-413-20 |
1651-423-20 |
|
|
N |
1651-494-20 |
1651-414-20 |
1651-424-20 |
|
|
45 |
UP |
|
1651-419-10 |
1651-429-10 |
1651-439-10 |
|
SP |
|
1651-411-10 |
1651-421-10 |
1651-431-10 |
|
P |
|
1651-412-10 |
1651-422-10 |
1651-432-10 |
|
H |
1651-493-10 |
1651-413-10 |
1651-423-10 |
|
|
N |
1651-494-10 |
1651-414-10 |
1651-424-10 |
|
|
55 |
UP |
|
1651-519-10 |
1651-529-10 |
1651-539-10 |
|
SP |
|
1651-511-10 |
1651-521-10 |
1651-531-10 |
|
P |
|
1651-512-10 |
1651-522-10 |
1651-532-10 |
|
H |
1651-593-10 |
1651-513-10 |
1651-523-10 |
|
|
N |
1651-594-10 |
1651-514-10 |
1651-524-10 |
|
|
65 |
UP |
|
1651-619-10 |
1651-629-10 |
1651-639-10 |
|
SP |
|
1651-611-10 |
1651-621-10 |
1651-631-10 |
|
P |
|
1651-612-10 |
1651-622-10 |
1651-632-10 |
|
H |
1651-693-10 |
1651-613-10 |
1651-623-10 |
|
|
N |
1651-694-10 |
1651-614-10 |
1651-624-10 |
|
|
* 在准备中 |
|
|
|
|

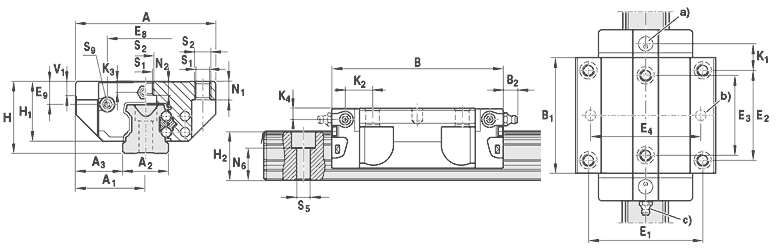

a)用于O型圈规格 规格15: ø4 · 1,0 (mm) 规格20-45: ø5 · 1,0 (mm) 在需要时。开润滑孔。
见配件：润滑头安装。
b)推荐的定位销孔位置（尺寸E4参看“安装说明”中的“销定位”部分）。
说明：在这个位置上可能己有加工用孔。这些孔适于括孔。
c)润滑嘴规格15和20：喇叭形润滑嘴A型-M3*5,DIN3405 B2=1.6mm 在使用其它润滑嘴时：注意5mm拧入深度！
规格在25至45：M6*8，DIN71412 B2=9.5mm 在使用其它润滑嘴时：注意8mm拧入深度！
润滑嘴在供货范围内(未安装)，可安在任意面上。 |
|
|
|
尺寸(mm) |
|
规格 |
A |
A1 |
A2 |
A3 |
B |
B1 |
H |
H1 |
H21) |
H22) |
V1 |
E1 |
E2 |
E3 |
E8 |
E9 |
K1 |
K2 |
K3 |
K4 |
|
15 |
47 |
23.5 |
15 |
16.0 |
58.2 |
39.2 |
24 |
19.90 |
16.30 |
16.20 |
5.0 |
38 |
30 |
26 |
24.55 |
6.70 |
8.00 |
9.6 |
3.20 |
3.20 |
|
20 |
63 |
31.5 |
20 |
21.5 |
75.0 |
49.6 |
30 |
25.35 |
20.75 |
20.55 |
6.0 |
53 |
40 |
35 |
32.50 |
7.30 |
11.80 |
11.8 |
3.35 |
3.35 |
|
25 |
70 |
35.0 |
23 |
23.5 |
86.2 |
57.8 |
36 |
29.90 |
24.45 |
24.25 |
7.5 |
57 |
45 |
40 |
38.30 |
11.50 |
12.45 |
13.6 |
5.50 |
5.50 |
|
30 |
90 |
45.0 |
28 |
31.0 |
97.7 |
67.4 |
42 |
35.35 |
28.55 |
28.35 |
7.0 |
72 |
52 |
44 |
48.40 |
14.60 |
14.00 |
15.7 |
6.05 |
6.05 |
|
35 |
100 |
50.0 |
34 |
33.0 |
110.5 |
77.0 |
48 |
40.40 |
32.15 |
31.85 |
8.0 |
82 |
62 |
52 |
58.00 |
17.35 |
14.50 |
16.0 |
6.90 |
6.90 |
|
45* |
120 |
60.0 |
45 |
37.5 |
137.6 |
97.0 |
60 |
50.30 |
40.15 |
39.85 |
10.0 |
100 |
80 |
60 |
69.80 |
20.90 |
17.30 |
19.3 |
8.20 |
8.20 |
|
45 |
120 |
60.0 |
45 |
37.5 |
133.0 |
97.0 |
60 |
50.0 |
40.15 |
39.85 |
10.0 |
100 |
80 |
60 |
69.80 |
20.90 |
/ |
/ |
8.0 |
/ |
|
55 |
140 |
70.0 |
53 |
43.5 |
159.0 |
115.5 |
70 |
57.0 |
48.15 |
47.85 |
12.0 |
116 |
95 |
70 |
80.0 |
22.3 |
/ |
/ |
9.0 |
/ |
|
65 |
170 |
85.0 |
63 |
53.5 |
188.0 |
139.6 |
90 |
76.0 |
60.15 |
59.85 |
15.0 |
142 |
110 |
83 |
76.0 |
11.0 |
/ |
/ |
16.0 |
/ |
|
|
H21)为带防护带尺寸。 H22)为不带, 防护带尺寸 |
|
尺寸(mm) |
额定载荷(N)3) |
额定转矩(Nm) |
|
|
 |
|
 |
|
规格 |
N3 |
N2 |
N6±0,5 |
S1 |
S2 |
S5 |
S9 |
重量
[kg] |
动载
C |
静载
C0 |
动载
Mt |
静载
Mt0 |
动载
ML |
静载
ML0 |
|
15 |
5.2 |
4.4 |
10.3 |
4.3 |
M5 |
4.4 |
M2.5-3.5 |
0.20 |
7800 |
13500 |
74 |
130 |
40 |
71 |
|
20 |
7.7 |
5.2 |
13.2 |
5.3 |
M6 |
3.0 |
M3-5深 |
0.45 |
18800 |
24400 |
240 |
310 |
130 |
165 |
|
25 |
9.3 |
7.0 |
15.2 |
6.7 |
M8 |
7.0 |
M3-5深 |
0.65 |
22800 |
30400 |
320 |
430 |
180 |
240 |
|
30 |
11.0 |
7.9 |
17.0 |
8.5 |
M10 |
9.0 |
M3-5深 |
1.10 |
31700 |
41300 |
540 |
720 |
290 |
380 |
|
35 |
12.0 |
10.2 |
20.5 |
8.5 |
M10 |
9.0 |
M3-5深 |
1.6 |
41900 |
54000 |
890 |
1160 |
440 |
565 |
|
45* |
15.0 |
14.4 |
23.5 |
10.4 |
M12 |
14.0 |
M4-7深 |
3.00 |
68100 |
85700 |
1830 |
2310 |
890 |
1130 |
|
45 |
15.0 |
12.4 |
23.5 |
10.5 |
M12 |
14.0 |
M4-7深 |
2.90 |
68100 |
85700 |
1830 |
2310 |
890 |
1130 |
|
55 |
18.0 |
13.5 |
29.0 |
12.5 |
M14 |
16.0 |
M5-8深 |
5.20 |
98200 |
121400 |
3100 |
3860 |
1540 |
1905 |
|
65 |
23.0 |
14.0 |
38.5 |
14.5 |
M16 |
18.0 |
M4-7深 |
10.25 |
123000 |
192700 |
4850 |
7610 |
2430 |
3815 | |
|
3)不带滚珠链款式的额定载荷。带滚珠链款式的额定载额见产品一览及额定载荷。 |
