Rexroth滚珠导轨导向系统

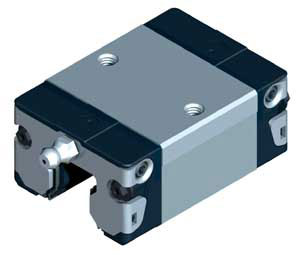

钢制标准滑块
REXROTH/STAR滑块
1666-窄短型
款式：
—不带滚珠链的滑块： 部件号见表
—带滚珠链的滑块：
部件号1666-...-22
动态数值
速度 Vmax =5 m/s ，加速度 amax =500 m/s2
详细技术数据见 “一般技术数据和计算”章节 |
 |
 |
|
|
部件号
特殊款式：
精度等级H，间隙预紧
及从规格30起的0.02C
预紧的滑块也可供货下
列款式：
镀硬铬滑块体
—防腐CR，不带滚珠链：
部件号：1666-..3-70
—防腐CR，带滚珠链：
部件号：1666-..3-72
|
|
规格 |
精度等级 |
滑块部件号预紧等级 |
|
至大约10 um 间隙 |
预紧0.02 C |
|
|
15 |
H |
1666-193-20 |
1666-113-20 |
|
N |
1666-194-20 |
1666-114-20 |
|
20 |
H |
1666-893-20 |
1666-813-20 |
|
N |
1666-894-20 |
1666-814-20 |
|
25 |
H |
1666-293-20 |
1666-213-20 |
|
N |
1666-294-20 |
1666-214-20 |
|
30 |
H |
1666-793-20 |
1666-713-20 |
|
N |
1666-794-20 |
1666-714-20 |
|
35 |
H |
1666-393-20 |
1666-313-20 |
|
N |
1666-394-20 |
1666-314-20 |
|
* 在准备中 |
|
|
|
|
a)用于O型圈规格 规格15: ø4 · 1,0 (mm) 规格20-35: ø5 · 1,0 (mm) 在需要时。开润滑孔。
见配件：润滑头安装。
b)润滑嘴规格15和20：喇叭形润滑嘴A型-M3*5,DIN3405 B2=1.6mm 在使用其它润滑嘴时：注意5mm拧入深度！
规格在25至35：M6*8，DIN71412 B2=9.5mm 在使用其它润滑嘴时：注意8mm拧入深度！
润滑嘴在供货范围内(未安装)，可安在任意面上。 |
|
|
|

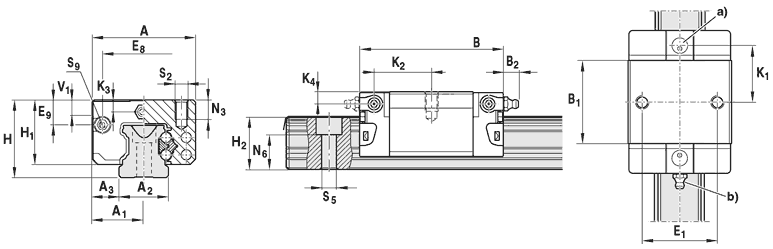

尺寸(mm) |
|
规格 |
A |
A1 |
A2 |
A3 |
B |
B1 |
H |
H1 |
H21) |
H22) |
V1 |
E1 |
E2 |
E8 |
E9 |
K1 |
K2 |
K3 |
K4 |
|
15 |
34 |
17 |
15 |
9.5 |
44.7 |
25.7 |
24 |
19.90 |
16.30 |
16.20 |
5.0 |
26 |
|
24.55 |
6.70 |
16.25 |
17.85 |
3.20 |
3.20 |
|
20 |
44 |
22 |
20 |
12.0 |
57.3 |
31.9 |
30 |
25.35 |
20.75 |
20.55 |
6.0 |
32 |
|
32.50 |
7.30 |
22.95 |
22.95 |
3.35 |
3.35 |
|
25 |
48 |
24 |
23 |
12.5 |
67.0 |
38.6 |
36 |
29.90 |
24.45 |
24.25 |
7.5 |
35 |
|
38.30 |
11.50 |
25.35 |
26.50 |
5.50 |
5.50 |
|
30 |
60 |
30 |
28 |
16.0 |
75.3 |
45.0 |
42 |
35.35 |
28.55 |
28.35 |
7.0 |
40 |
|
48.40 |
14.60 |
28.80 |
30.50 |
6.05 |
6.05 |
|
35 |
70 |
35 |
34 |
18.0 |
84.9 |
51.4 |
48 |
40.40 |
32.15 |
31.85 |
8.0 |
50 |
|
58.00 |
17.35 |
32.70 |
34.20 |
6.90 |
6.90 |
|
|
H21)为带防护带尺寸。 H22)为不带防护带尺寸 |
|
尺寸(mm) |
额定载荷(N)3) |
额定转矩(Nm) |
|
|
|
|
 |
|
规格 |
N3 |
|
N6±0,5 |
S2 |
S5 |
S9 |
重量
[kg] |
动载
C |
静载
C0 |
动载
Mt |
静载
Mt0 |
动载
ML |
静载
ML0 |
|
15 |
6.0 |
|
10.3 |
M4 |
4.4 |
M2.5-3.5深 |
0.10 |
5400 |
8100 |
52 |
, 80 |
19 |
28 |
|
20 |
7.5 |
|
13.2 |
M5 |
6.0 |
M3-5深 |
0.25 |
12400 |
13600 |
150 |
170 |
52 |
58 |
|
25 |
9.0 |
|
15.2 |
M6 |
7.0 |
M3-5深 |
0.35 |
15900 |
18200 |
230 |
260 |
82 |
94 |
|
30 |
12.0 |
|
17.0 |
M8 |
9.0 |
M3-5深 |
0.60 |
22100 |
24800 |
380 |
430 |
133 |
150 |
|
35 |
13.0 |
|
20.5 |
M8 |
9.0 |
M3-5深 |
0.90 |
29300 |
32400 |
640 |
700 |
200 |
220 |
|
|
3)不带滚珠链款式的额定载荷。带滚珠链款式的额定载额见产品一览及额定载荷。 |
