REXROTH/STAR滑块-1662自动调整式型
|
Rexroth滚珠导轨导向系统
钢制超级滑块
REXROTH/STAR滑块

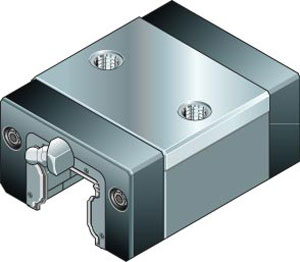

自动调整式超级滑块
1662-窄短型
动态数值
速度 Vmax =3 m/s ，加速度 amax =250 m/s2详细技术数据见 “一般技术数据和计算”章节 |
 |
|
|
|
部件号
特殊款式：
精度等级N(间隙和预紧0.02C)的滑块也可供货下列款式：
-带轻便密封
(部件号16..-..4-11)
精度等级H和间隙预紧的滑块也可供货下列款式:
镀硬铬滑块体
—防腐CR：
部件号：1662-..3-60 |
|
规格 |
精度等级 |
滑块部件号预紧等级 |
|
至大约10um间隙 |
预紧0.02C |
|
15* |
H |
1662-193-10 |
1662-113-10 |
|
N |
1662-194-10 |
1662-114-10 |
|
20 |
H |
1662-893-10 |
1662-813-10 |
|
N |
1662-894-10 |
1662-814-10 |
|
25 |
H |
1662-293-10 |
1662-213-10 |
|
N |
1662-294-10 |
1662-214-10 |
|
30 |
H |
1662-793-10 |
1662-713-10 |
|
N |
1662-794-10 |
1662-714-10 |
|
35 |
H |
1662-393-10 |
1662-313-10 |
|
N |
1662-394-10 |
1662-314-10 |
|
* 没有上首次润滑脂 |
|
|
 |
|
a)润滑嘴规格15和20：喇叭形润滑嘴B型-螺纹M3, B2=8mm
规格25至35：BM6DIN71412 B2=16mm
润滑嘴在供货范围内(未安装)，可安在任意面上。 |
|
|
|

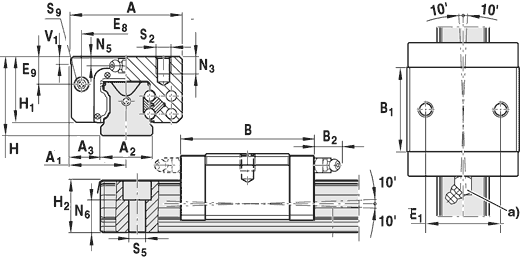

尺寸(mm) |
|
规格 |
A |
A1 |
A2 |
A3 |
B |
B1 |
H |
H1 |
H21) |
H22) |
V1 |
E1 |
E8 |
E9 |
|
15 |
34 |
17 |
15 |
9.5 |
40.5 |
25.7 |
24 |
19.8 |
16.30 |
16.20 |
5.0 |
26 |
24.55 |
6.7 |
|
20 |
44 |
22 |
20 |
12.0 |
52.5 |
31.9 |
30 |
25.4 |
20.70 |
20.55 |
6.0 |
32 |
32.40 |
7.3 |
|
25 |
48 |
24
|
23 |
12.5, |
61.5 |
38.6 |
36 |
29.5 |
24.40 |
24.25 |
7.5 |
35 |
38.30 |
11.5 |
|
30 |
60 |
30 |
28 |
16.0 |
71.5 |
45.0 |
42 |
45.0 |
28.50 |
28.35 |
7.0 |
40 |
48.40 |
14.6 |
|
35 |
70 |
35 |
34 |
18.0 |
79.0 |
51.4 |
48 |
51.4 |
32.15 |
31.85 |
8.0 |
50 |
58.00 |
17.5 |
|
|
H21)为带防护带尺寸。 H22)为不带防护带尺寸 |
|
尺寸(mm) |
额定载荷(N) |
最大允许载荷 |
额定转矩(Nm) |
|
 |
 |
|
规格 |
N3 |
N5 |
N6±0,5 |
S2 |
S5 |
S9 |
重量
[kg] |
动载
C |
(N)
Fmax |
动载
Mt |
最大
Mt |
|
15 |
6.0 |
4.0 |
10.3 |
M4 |
4.4 |
M2.5-3.5深 |
0.12 |
3900 |
1500 |
39 |
15 |
|
20 |
7.5 |
4.7 |
13.2 |
M5 |
6.0 |
M3-5深 |
0.25 |
10100 |
3900 |
130 |
50 |
|
25 |
9.0 |
5.5 |
15.2 |
M6 |
7.0 |
M3-5深 |
0.40 |
11400 |
4400 |
170 |
65 |
|
30 |
12.0 |
6.0 |
17.0 |
M8 |
9.0 |
M3-5深 |
0.65 |
15800 |
6100 |
270 |
105 |
|
35 |
13.0 |
7.0 |
20.5<, /P>, |
M8 |
9.0 |
M3-5深 |
0.95 |
21100 |
8100 |
450 |
175 |
|
|
3)不带滚珠链款式的额定载荷。带滚珠链款式的额定载额见产品一览及额定载荷。 |
|
