REXROTH/STAR滑块-1661自动调整式型
|
Rexroth滚珠导轨导向系统

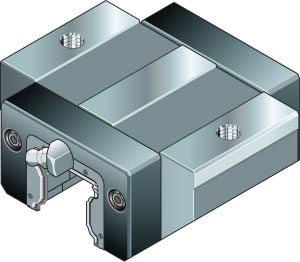

钢制超级滑块
REXROTH/STAR滑块
自动调整式超级滑块
1661-标准宽、短型
动态数值
速度 Vmax =3 m/s ，加速度 amax =250 m/s2
详细技术数据见 “一般技术数据和计算”章节 |
 |
|
|
|
部件号
特殊款式：
精度等级H，(间隙和预紧0.02C)的滑块也可供货下列款式:
-带轻便密封
(部件号16..-..4-11)
精度等级H和间隙预紧的滑块也可供货下列款式:
镀硬铬滑块体
—防腐CR：
部件号：1661-..3-60
|
|
规格 |
精度等级 |
滑块部件号预紧等级 |
|
至大约10 um 间隙 |
预紧0.02C |
|
15* |
H |
1661-193-10 |
1661-113-10 |
|
N |
1661-194-10 |
1661-114-10 |
|
20 |
H |
1661-893-10 |
1661-813-10 |
|
N |
1661-894-10 |
1661-814-10 |
|
25 |
H |
1661-293-10 |
1661-213-10 |
|
N |
1661-294-10 |
1661-214-10 |
|
30 |
H |
1661-793-10 |
1661-713-10 |
|
N |
1661-794-10 |
1661-714-10 |
|
35 |
H |
1661-393-10 |
1661-313-10 |
|
N |
1661-394-10 |
1661-314-10 |
|
* 没有上首次润滑脂 |
|
|
 |
|

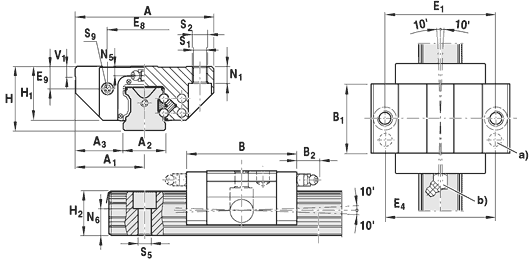

a)推荐的定位销孔位置(尺寸E4参看“安装说明”中的“销定位”部分)。说明：在这个位置上可能己有加工用孔。这些孔适于括孔。
b)润滑嘴规格15和20：喇叭形润滑嘴B型-M3 B2=8mm
润滑嘴规格在25至35：BM6DIM71412 B2=16mm
润滑嘴在供货范围内(未安装)，可安在任意面上。 |
|
|
|
尺寸(mm) |
|
规格 |
A |
A1 |
A2 |
A3 |
B |
B1 |
H |
H1 |
H21) |
H22) |
V1 |
E1 |
|
|
E8 |
E9 |
|
15 |
47 |
23.5 |
15 |
16.0 |
40.5 |
25.7 |
24 |
19.80 |
16.30 |
16.20 |
5.0 |
38 |
|
|
24.55 |
6.70 |
|
20 |
63 |
31.5 |
20 |
21.5 |
57.3 |
31.9 |
30 |
25.35 |
20.75 |
20.55 |
6.0 |
53 |
|
|
32.50 |
7.30 |
|
25 |
70 |
35.0 |
23 |
23.5 |
67.0 |
38.6 |
36 |
29.90 |
24.45 |
24.25 |
7.5 |
57 |
|
|
38.30 |
11.50 |
|
30 |
90 |
45.0 |
28 |
31.0 |
75.3 |
45.0 |
42 |
35.35 |
28.55 |
28.35 |
7.0 |
72 |
|
|
48.40 |
14.60 |
|
35 |
100 |
50.0 |
34 |
33.0 |
84.9 |
51.4 |
48 |
40.40 |
32.15 |
31.85 |
8.0 |
82 |
|
|
58.00 |
17.35 |
|
|
H21)为带防护带尺寸。 H22)为不带防护带尺寸 |
|
尺寸(mm) |
额定载荷(N) |
最大允许载荷 |
额定转矩(Nm) |
|
 |
 |
|
规格 |
N1 |
N5 |
N6±0,5 |
S1 |
S2 |
S5 |
S9 |
重量
[kg] |
动载
C |
(N)
Fmax |
动载
ML |
最大
ML |
|
15 |
5.0 |
4.0 |
10.3 |
4.4 |
M5 |
4.4 |
M2.5-3.5深 |
0.19 |
3900 |
1500 |
39 |
15 |
|
20 |
7.5 |
4.7 |
13.2 |
5.4 |
M6 |
6.0 |
M3-5深 |
0.30 |
10100 |
3900 |
130 |
50 |
|
25 |
9.0 |
5.5 |
15.2 |
6.8 |
M8 |
7.0 |
M3-5深 |
0.50 |
11400 |
4400 |
170 |
65 |
|
30 |
11.0 |
6.0 |
17.0 |
8.6 |
M10 |
9.0 |
M3-5深 |
0.90 |
15800 |
6100 |
270 |
105 |
|
35 |
12.0 |
7.0 |
20.5 |
8.6 |
M10 |
9.0 |
M3-5深 |
1.35 |
21100 |
8100 |
450 |
175 |
|
|
|
|
