线性传动系统

CPC滑轨滑块-HR重负荷系列

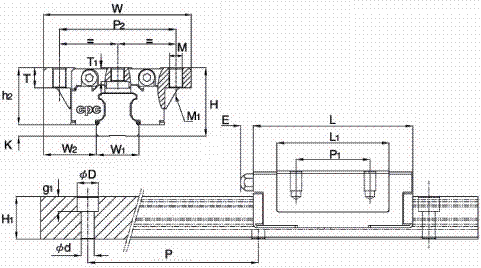

CPC HR重负荷系列滑轨滑块尺寸规格

型号规格	轨道尺寸(mm)				滑座尺寸(mm)
型号规格	W1	H1	P	D×d×g1	W	L	L1	h2	P1	P2	E	M*g2	M1	S	T
HR15MN	15	15	60	7.54.55.3 (63.54.5)	34	56.3	39.5	20	26	26	5.5	M4*7		4.2	6
HR15FN	15	15	60	7.54.55.3 (63.54.5)	47	56.3	39.5	20.5	30	38	5.5	M5*9		4.5	7
HR20MN	20	20.3	60	9.568.5	42	70	52	26	36	32	12	M5*8.5		5	7
HR20ML	20	20.3	60		42	90	72	26	50	32	12	M5*8.5		5	7
HR20FN	20	20.3	60		63	70	52	26	40	53	12	M6*9	M5	5	9
HR20FL	20	20.3	60		63	90	72	26	40	53	12	M6*9	M5	5	9
HR25MN	23	24	60	1179	48	83	60	34.5	35	35	12	M6*9		10	8
HR25ML	23	24	60		48	103	80	34.56	50	35	12	M6*9		10	8
HR25FN	23	24	60		70	83	60	30.5	45	57	12	M8*9	M6	6	10
HR25FL	23	24	60		70	103	80	30.5	45	57	12	M8*9	M6	6	10

型号规格

组装尺寸

基本额定负荷(N)

静扭矩(Nm)

T1

重量

H

W2

C(dyn.)

Co(stat.)

Mro

Mpo

Myo

Block(g)

Rail(g/m)

HR15MN

8

9.5

9.0

17.5

0.14

0.1

0.1

-

-

HR15FN

24

16

9.0

17.5

0.14

0.1

0.1

-

-

HR20MN

30

121

15.6

29.8

0.31

0.22

0.22

-

-

HR20ML

12

20.8

43.3

0.43

0.42

0.42

-

-

HR20FN

21.5

15.6

29.8

0.31

0.22

0.22

4.3

-

-

HR20FL

21.5

20.8

43.3

0.43

0.42

0.42

4.3

-

-

HR25MN

40

12.5

18.8

36.4

0.41

0.3

0.3

-

-

HR25ML

40

12.5

23.4

48.5

0.56

0.52

0.52

-

-

HR25FN

36

23.5

18.8

36.4

0.41

0.3

0.3

5.5

-

-

HR25FL

36

23.5

23.4

48.5

0.56

0.52

0.52

5.5

-

-
