REXROTH/STAR滚珠丝杆-拧装式螺母ZEV-E-S
|
Rexroth滚珠丝杆传动系统
REXROTH/STAR滚珠螺母

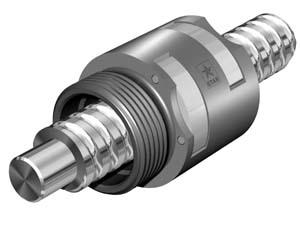

拧装式螺母ZEV-E-S
ECO经济型系列
不带密封（无首次上润滑脂）
带轴向间隙，减小的轴向间隙，
预紧2%额定动载荷
用于滚压精密丝杠SN-R
(4-头螺纹)公差等级T5，T7，T9 |
 |
 |
|
|
 |
|
d0=公称直径，P=螺距(R=右，L=左)，Dw=滚珠直径，i=螺母内滚珠螺旋圈数 |
|
规格
d0×P×Dw - i |
部件号 |
额定载荷 |
速
度
Vmax
m/
min |

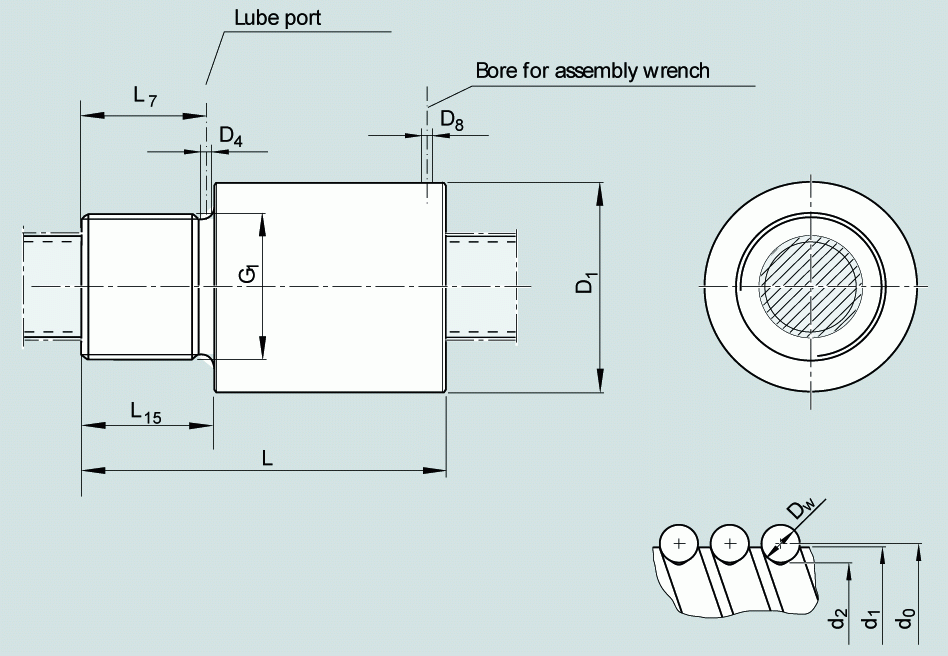

尺寸(mm) |
|
动载
C
(N) |
静载
C0
(N) |
d1 |
d2 |
D1
g6 |
D5 |
D6 |
D7 |
L
±0.3 |
L3 |
L4 |
L5 |
L8 |
S |
ø
(°) |
|
20×40R×3.5-1×4 |
2522-100-11 |
8000 |
14900 |
150 |
19 |
16.4 |
42 |
68 |
55 |
6.6 |
57 |
12 |
23 |
11 |
6.0 |
M6 |
30 |
|
25×25R×3.5-1.2×4 |
2522-200-01 |
19700 |
39400 |
120 |
24 |
21.4 |
48 |
73 |
60 |
6.6 |
52 |
12 |
14 |
13 |
7.1 |
M6 |
30 |
|
32×32R×3.969×1.2×4 |
2522-300-01 |
26300 |
57600 |
120 |
31 |
28.4 |
56 |
80 |
68 |
6.6 |
73 |
15 |
21 |
16 |
7.7 |
M6 |
30 |
|
|
|
|
