REXROTH/STAR滚珠丝杆-法兰式单螺母FEM-E-B
|
Rexroth滚珠丝杆传动系统
REXROTH/STAR滚珠螺母

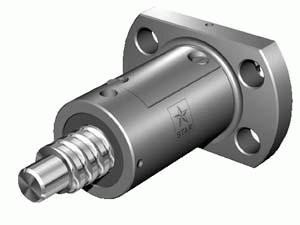

法兰式单螺母FEM-E-B
法兰形式B
带标准密封
带轴向间隙或无间隙
用于滚压精密丝杠SN-R
公差等级3,5,7 |
 |
 |
|
|
 |
|
d0=公称直径，P=螺距(R=右，L=左)，Dw=滚珠直径，i=螺母内滚珠螺旋圈数 |
|
规格
d0×P×Dw - i |
部件号 |
额定载荷 |
速度
Vmax
m/
min |
尺寸(mm) |
|
动载
C
(N) |
静载
C0
(N) |
d1 |
d2 |
D1
g6 |
D4 |
D5 |
D6 |
D7 |
L |
L3 |
L4 |
L7 |
L14 |
ø
(°) |
|
6×1 R×0.8 -4 |
1532-1-0006 |
900 |
1290 |
3 |
6.0 |
5.3 |
12 |
2 |
24 |
18 |
3.4 |
19.5 |
3.5 |
6 |
3.5 |
16 |
30 |
|
6×2 R×0.8 -4 |
1532-1-2006 |
890 |
1280 |
6 |
6.0 |
5.3 |
12 |
2 |
24 |
18 |
3.4 |
22.5 |
3.5 |
19 |
3 |
16 |
30 |
|
8×1 R×0.8 -4 |
1532-2-0006 |
1020 |
1740 |
3 |
8.0 |
7.3 |
16 |
2 |
28 |
22 |
3.4 |
22 |
6 |
16 |
3.5 |
19 |
30 |
|
8×2 R×1.2 -4 |
1532-2-2006 |
1870 |
2760 |
6 |
8.0 |
7.0 |
16 |
2 |
28 |
22 |
3.4 |
25 |
6 |
19 |
3 |
19 |
30 |
|
8×2.5 R×1.588 -3 |
1532-2-3006 |
2200 |
2800 |
15 |
7.5 |
6.3 |
16 |
2 |
28 |
22 |
3.4 |
16 |
6 |
10 |
3 |
19 |
30 |
|
12×2 R×1.2 -4 |
1532-4-2006 |
2240 |
4160 |
12 |
11.7 |
10.8 |
20 |
2 |
37 |
29 |
4.5 |
19 |
8 |
11 |
2.5 |
24 |
30 |
|
12×5 R×2 -3 |
1532-4-6006 |
3800 |
5800 |
30 |
11.4 |
9.9 |
22 |
2 |
37 |
29 |
4.5 |
28 |
8 |
20 |
6 |
24 |
30 |
|
12×10 R×2 -2 |
1532-4-9006 |
2500 |
3600 |
60 |
11.4 |
9.9 |
22 |
2 |
37 |
29 |
4.5 |
33 |
8 |
25 |
8 |
24 |
30 |
|
|
|
|
