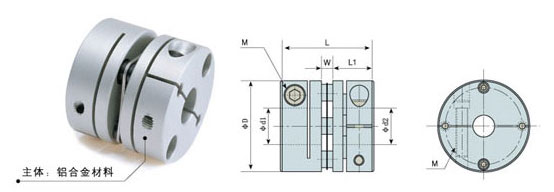

单节夹紧螺丝固定式(膜片联轴器)
特性：
●高扭矩刚性和高灵敏度 ●零回转间隙
●顺时针与逆时针回转特性完全相同 ●不锈钢膜片补偿角向和轴向偏差
●常用于伺服电机、步进电机联接 ●夹紧螺丝固定
型号
Ød1 Ød2
轴径
ØD
L
W
L1
M
拧紧
力矩
(N•m)
额定
扭矩
(N•m)
最大
扭矩
(N•m)
最高
转速
(rpm)
惯性
力矩
(Kg•m2)
静态
扭矩刚性
(N•m/rad)
径向
偏差
(mm)
角向
偏差
(°)
轴向
偏差
(mm)
重量
(g)
LK5-C19-_ _ _ _
3  4  8
6.35  8
19
20
1.2
9.4
M2.5
1.0
1.0
2
10000
0.65×10-6
200
0.02
1
±0.2
12
LK5-C26-_ _ _ _
5  6  8
9.525  10
26
25.5
2.5
11.5
M3
1.5
1.4
2.8
10000
1.8×10-6
690
0.02
1
±0.2
24
LK5-C34-_ _ _ _
8  9.525  10
11  12  14
34
31.3
3.1
14.1
M4
1.5
2.8
5.6
10000
7.2×10-6
1650
0.02
1
±0.2
46
LK5-C39-_ _ _ _
10  11  12
14  15  16
39
34.1
4.1
15.0
M4
2.5
5.8
11.6
10000
1.8×10-5
2500
0.02
1
±0.2
78
LK5-C44-_ _ _ _
11  12  14
15  16  19
44
34.5
4.5
15.0
M4
2.5
8.7
17.4
10000
2.5×10-5
2900
0.02
1
±0.2
96
LK5-C56-_ _ _ _
14  15  16  19
20  22  24
56
45.0
5.0
20.0
M5
7.0
25
50
10000
1.0×10-4
8400
0.02
1
±0.2
206
LK5-C68-_ _ _ _
19  20  22
24  30  35
68
54.0
6.0
24.0
M6
12
55
110
10000
1.9×10-4
11500
0.02
1
±0.2
366
LK5-C82-_ _ _ _

24  28  30
35  38  40
82
68.0
8.0
30.0
M8
16
80
160
10000
7.0×10-4
14550
0.02
1
±0.2
710
LK5-C94-_ _ _ _
25  28  30
35  38  40
94
68
8.0
30.0
M8
28
185
370
10000
1.23×10-3
16900
0.02
1
±0.2
960
LK5-C104-_ _ _ _

30  35  38
40  42  45
104
70
10.0
30.0
M8
28
255
510
10000
1.86×10-3
25100
0.02
1
±0.2
1190

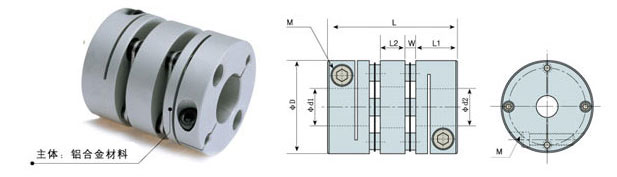

多节夹紧螺丝固定式(膜片联轴器)
特性：
●高扭矩刚性和高灵敏度 ●零回转间隙
●顺时针与逆时针回转特性完全相同 ●不锈钢膜片补偿径向、角向和轴向偏差
●常用于伺服电机、步进电机联接 ●夹紧螺丝固定
型号
Ød1 Ød2
轴径
ØD
L
W
L1
L2
M
拧紧
力矩
(N•m)
额定
扭矩
(N•m)
最大
扭矩
(N•m)
最高
转速
(rpm)
惯性
力矩
(Kg•m2)
静态
扭矩刚性
(N•m/rad)
径向
偏差
(mm)
角向
偏差
(°)
 轴向
偏差
(mm)
重量
(g)
LK5-C19-_ _ _ _WP
3  4  6
6.35  8
19
27
1.2
9.4
5.8
M2.5
1
1
2
10000
0.9×10-6
170
0.04
1.5
±0.4
16
LK5-C26-_ _ _ _WP
5  6  8
9.525  10
26
35
2.5
11.5
7.0
M3
1.5
1.4
2.8
10000
3.3×10-6
950
0.04
1.5
±0.4
34
LK5-C34-_ _ _ _WP
8  9.525  10
11  12  14
34
45
3.1
14.1
10.6
M4
1.5
2.8
5.6
10000
8.9×10-6
1960
0.04
1.5
±0.4
70
LK5-C39-_ _ _ _WP
10  11  12
14  15  16
39
49
4.1
15.0
10.8
M4
2.5
5.8
11.6
10000
2.4×10-5
4500
0.04
1.5
±0.4
118
LK5-C44-_ _ _ _WP
11  12  14
15  16  19
44
50
4.5
15.0
11.0
M4
2.5
8.7
17.4
10000
3.2×10-5
5100
0.04
1.5
±0.4
142
LK5-C56-_ _ _ _WP
14  15  16  19
20  22  24
56
63
5.0
20.0
13.0
M5
7.0
25
50
10000
1.1×10-4
10500
0.04
1.5
±0.4
296
LK5-C68-_ _ _ _WP
19  20  22
24  30  35
68
74
6.0
24.0
14.0
M6
12
55
110
10000
2.8×10-4
18500
0.04
1.5
±0.4
544
LK5-C82-_ _ _ _WP

24  28  30
35  38  40
82
98
8.0
30.0
22.0
M8
16
80
160
10000
1.0×10-3
21800
0.04
1.5
±0.4
1020
LK5-C94-_ _ _ _WP
25  28  30
35  38  40
94
98
8.0
30.0
22.0
M8
28
185
370
10000
1.76×10-3
84500
0.04
1.5
±0.4
1210
LK5-C104-_ _ _ _WP

30  35  38
40  42  45
104
102
10.0
30.0
22.0
M8
28
255
510
10000
1.86×10-3
125500
0.04
1.5
±0.4
1460
