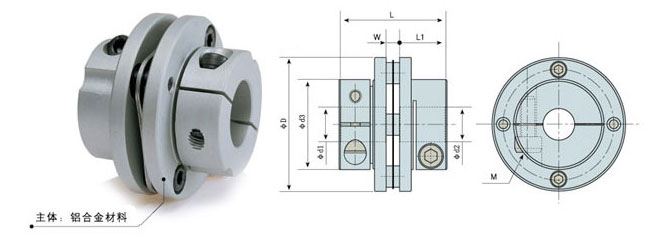

单节夹紧螺丝固定式 |
| 特性： |
|
| ●膜片型弹性联轴器 |
●高灵敏度、高扭矩刚性 |
| ●零回转间隙 |
●顺时针和逆时针回转特性完全相同 |
| ●不锈钢膜片补偿角向和轴向偏差 |
●利用夹紧螺丝固定 |
|
|
|
|
|
L |
Ød3 |
W |
|
M |
|
额定
扭矩
(N•m) |
最大
扭矩
(N•m) |
|
|
静态
扭矩刚性
(N•m/rad) |
|
角向
偏差
(°) |
轴向
偏差
(mm)
|
重量
(g) |
LK3-C34-_ _ _ _ |
6 8 9 |
34 |
27 |
21.6 |
3 |
12 |
M3 |
1.5 |
2.8 |
5.6 |
6000 |
3.8×10-6 |
1500 |
0.02 |
1 |
±0.15 |
38 |
LK3-C44-_ _ _ _ |
10 11
12 14 |
44 |
34 |
29.6 |
4 |
15 |
M4 |
3.4 |
8.7 |
17.4 |
6000 |
14.5×10-6 |
3000 |
0.02 |
1 |
±0.15 |
84 |
LK3-C56-_ _ _ _ |
14 16
19 20 |
56 |
45 |
38.0 |
5 |
20 |
M5 |
7.0 |
25 |
50 |
6000 |
48.5×10-6 |
4200 |
0.02 |
1 |
±0.15 |
132 |
LK3-C68-_ _ _ _ |
15 19 20
22 24 25 |
68 |
54 |
46.0 |
6 |
24 |
M6 |
14.0 |
55 |
110 |
6000 |
126×10-6 |
6500 |
0.02 |
1 |
±0.15 |
232 |
LK3-C82-_ _ _ _ |
20 24 25
28 30
|
82 |
68 |
56.0 |
8 |
30 |
M8 |
25.0 |
80 |
160 |
6000 |
565×10-6 |
8600 |
0.02 |
1 |
±0.15 |
420 |
|
|

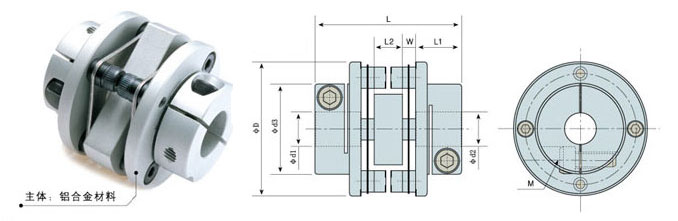

多节夹紧螺丝固定式 |
| 特性： |
|
| ●膜片型弹性联轴器 |
●高灵敏度、高扭矩刚性 |
| ●零回转间隙 |
●顺时针和逆时针回转特性完全相同 |
| ●不锈钢膜片补偿径向、角向和轴向偏差 |
●利用夹紧螺丝固定 |
|
|
|
|
|
L |
Ød3 |
W |
|
L2 |
M |
|
额定
扭矩
(N•m) |
最大
扭矩
(N•m) |
|
|
静态
扭矩刚性
(N•m/rad) |
|
角向
偏差
(°) |
轴向
偏差
(mm) |
重量
(g) |
LK3-C34-_ _ _ _WP |
6 8 9 |
34 |
37 |
21.6 |
3 |
12 |
7 |
M3 |
1.5 |
2.8 |
5.6 |
6000 |
6.5×10-6 |
1300 |
0.02 |
2 |
±0.3 |
46 |
LK3-C44-_ _ _ _WP |
10 11
12 14 |
44 |
47 |
29.6 |
4 |
15 |
9 |
M4 |
3.4 |
8.7 |
17.4 |
6000 |
25.4×10-6 |
2800 |
0.02 |
2 |
±0.3 |
98 |
LK3-C56-_ _ _ _WP |
14 16
19 20 |
56 |
61 |
38.0 |
5 |
20 |
11 |
M5 |
7.0 |
25 |
50 |
6000 |
82.5×10-6 |
4000 |
0.02 |
2 |
±0.3 |
194 |
LK3-C68-_ _ _ _WP |
15 19 20
22 24 25 |
68 |
74 |
46.0 |
6 |
24 |
14 |
M6 |
14.0 |
55 |
110 |
6000 |
225×10-6 |
6200 |
0.02 |
2 |
±0.3 |
376 |
LK3-C82-_ _ _ _WP |
20 24 25
28 30 |
82 |
98 |
56.0 |
8 |
30 |
22 |
M8 |
25.0 |
80 |
160 |
6000 |
985×10-6 |
8300 |
0.02 |
2 |
±0.3 |
640 |
|
| |
|
