线性轴承
■构造与特长
·HSK线性轴承是由外筒、钢珠、钢珠保持器与两端扣环所组成。
·保持器装置于外筒之内，由两端扣环固定，使钢珠在轨道面重复循环而不至脱落。
·外筒经充分的热处理而达到相当的硬度，以确保运动时的安全性及寿命。
·钢珠保持器由树脂成形，它可以减少钢珠与保持器间之噪音与磨耗。
·容许使用温度为80℃以内。
1．高精度、高刚度、低噪音
 HSK线性轴承具有高硬度的外筒和钢珠，加上制造上严格要求，所以具有高精度；使用高拉力树脂保持器，减少了噪音量。
2．装配容易
 HSK线性轴承可承受任何方向之负荷，商品标准化、规格化，与其配合之组件加工容易，在装配上容易达到要求。
3．产品形式
 HSK生产之线性轴承产品有：标准型、间隙调整型、开放型、加长型及凸缘型，方便客户设计使用。
直线轴承座
■特长
1．耐蚀性及防锈性
 直线轴承座、轴心支持座，材质为铝合金，加工后表面经电镀处理，不仅外型美观且而蚀性，再加上轴心硬镀具铬不生锈固具有优异的防锈效果。
2．装配互换容易
 直线轴承座的产品己标准化、规格化，及严格的精度要求，所以在装配上或维修的互换性方面都很容易达到客户得要求。
3．运转平顺、低噪音
SC、SME系列由线性轴承与轴心接触滑动，摩擦阻力极小。故运转时非常平顺且低噪音。
4．经济效益佳
 具轻量化、耐蚀性、互换性、低成本等特性，应用在各种机器配备上，可发挥最大的性能，达到省力化、自动化的最大经济效益。与各滑轨种类比较，其成本相对较低，具有价格竞争优势。
■定格荷重
·基本动定格荷重（C）
一批同样的直线运动系统在相同的条件下逐一运动行走50公里，其中90%能达到不发生疲劳现象所能承受之荷重即为基本动定格荷重。
·基本静定格荷重（C0）
静态荷重时，在受有最大压力的接解部分处，转动体与导轨表面永久变形量的和为转动体本体直径的0.0001倍时的荷重,即为基本静定格荷重.
■定格荷重与预计寿命

1． 预期寿命L可依以下公式计算：

L：定格寿命（KM）

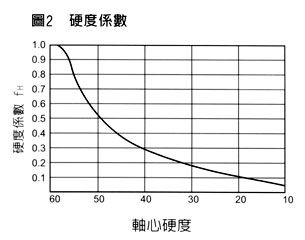

fH：硬度系数（见图2）

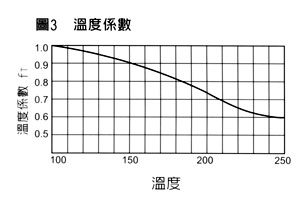

fT ：温度系数（见图3）
fC ：接解系数（见表1）
fW ：荷重系数（见表2）
P：工作负荷 （Kgf）
C:：基本动定格荷重（Kgf）
1.预期寿命时间Lh,可由上述公式（1）近一步推算如下：
  Lh：寿命时间（hr）
L：定格寿命（KM）
γs：行程长度（m）
n1：每分钟往返次数（cpm）
表1 接触系数
每支轴心装配轴承支个数 接触系数 fc
1 1.00
2 0.81
3 0.72
4 0.66
5 0.61
表2 负荷系数
使用条件 负荷系数 fw
没有外部冲击及振动,低速时15 m/min以下
 1.0～1.5
没有特别明显冲击及振动，中速时60m/min以下
 1.5～2.0
有外部冲击及振动，高速时60m/min以上
 2.0～3.5

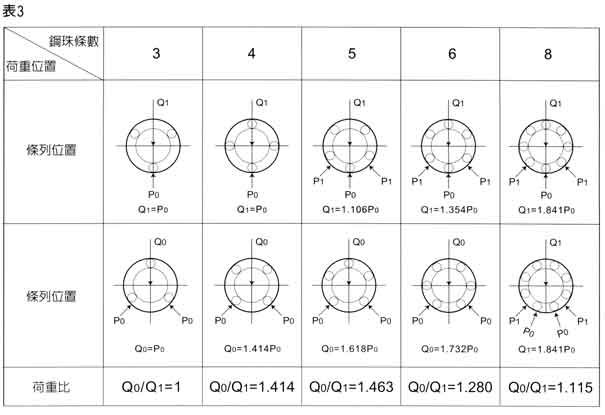

■钢珠条数与定格荷重的关系
■间隙及配合
表4为推介之间隙及配合公差
轴心 轴承座
普通间隙 紧密间隙 松配合 紧配合
LM
LMB 		上 级 f6、g6 h6 H7 j7
精密级 f5、g5 h5 H6 j6
LME 上 级 h6 j6 H7 j7
■轴心、轴承座、心轴支持座
·1.轴心
线性轴承与轴心配合使用时，轴心必须经由热处理及研磨加工，轴心表面硬度为HRC60±2,表面粗度为1.5s以下。
·2.轴承座
我们提供不同的轴承座供客户设计、选用。
·3.轴心支持座
我们有SHA.SHF两种轴心支持座供客户设计、选用。
■安装方法
下列有几种安装方法，可供客户参考选用：
■安装注意事项

    1.将线性轴承压入装配于轴承座时，如右图所示，不要直接碰击外筒侧端扣环及油封，并使用专用工具均匀打入。

     2.线性轴承在安装轴上的时候，如右图所示，必须要注意轴心是否和线性轴承线性轴承内孔平行，切记不可以用不当的角度安装，这样会影响线性轴承行走的精度及寿命。

■使用注意事项
    线性轴承的设计就是要使用于直线运动，不适合用于回转运动，这样会影响线性轴承的寿命。
