输送系统 重型皮带式输送机
输送货物 煤矿、矿石等
适用场合 木业、煤矿行业等恶劣输送环境
轴承组件 轴承座钢制镀锌
双面密封精密级轴承GB/T276-94 |
管 |
|
轴 |
直缝电焊钢管GB/T13793-1992
外径60,76,89mm |
|
冷拉圆钢GB/T905-1994
内牙轴式直径15,20mm
全扁榫式直径15,20mm |
|
|

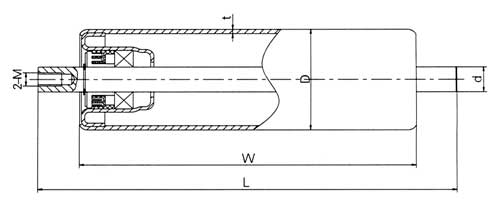

内牙轴式
  |
辊子直径
D1 |
轴芯直径
d |
|
60 |
15 |
E=W+9 L=W+11 |
76,89 |
20 |
E=W+9 L=W+11 |
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863 |
|
外管材质 |
管径及壁厚 |
轴芯直径 d |
D × t |
Ø15 / M10 × 20 |
Ø20 / M12 × 25 |
钢制镀锌
|
Ø60 × 2.5 |
TOOG-HKA-AEA |
|
Ø76 × 3.0 |
|
TOOG-HOA-AGA |
Ø89 × 3.5 |
|
TOOG-HRA-AGA |
|
|

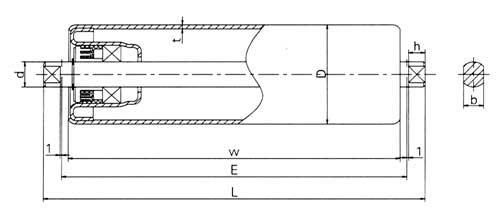

全扁榫式
  |
辊子直径
D1 |
轴芯直径
d |
|
60 |
15 |
E=W+9 L=W+31 |
76,89 |
20 |
E=W+9 L=W+31 |
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863 |
|
外管材质 |
管径及壁厚 |
轴芯直径 d |
D × t |
Ø15 / bh 12 × 20 |
Ø20 / bh 16 × 14 |
钢制镀锌
|
Ø60 × 2.5 |
TOOG-HKA-AEB |
|
Ø76 × 3.0 |
|
TOOG-HOA-AGB |
Ø89 × 3.5 |
|
TOOG-HRA-AGB |
|
|
