输送系统 链条传动式辊子输送机
输送货物 纸箱、编制容器等
适用场合 室内输送
轴承组件 轴承座钢制镀锌
双面密封精密级轴承GB/T276-94 |
管 |
|
轴 |
传动元件 |
直缝电焊钢管GB/T13793-1992
外径50,60,76,89mm
不锈钢焊接管GB/T12770-1991
外径50,60mm
不锈钢无缝管GB/T8162-87
外径76,89mm |
|
冷拉圆钢GB/T905-1994
镀锌处理(仅用于不锈钢外管时)
内牙轴式直径12,20mm
全扁榫式直径12,20mm |
钢制链轮(齿形GB/T1234-1997)
齿数=14 配用08B链条
表面发黑 |
|
|

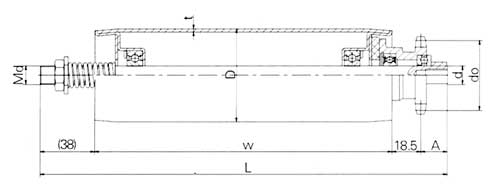

内牙轴式
  |
辊子直径
D1 |
轴芯直径
d |
|
链条
节距 |
齿数
Z |
配用
链条 |
节圆
直径
do |
50,60 |
12 |
L=W+73.5 A=17 |
12.7 |
11 |
08B |
45.08 |
76,89 |
20 |
L=W+76.5 A=20 |
15.875 |
13 |
10A |
66.33 |
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863 |
|
外管材质 |
管径及壁厚 |
轴芯直径 d |
D × t |
Ø12 / M8 × 15 |
Ø20 / M12 × 25 |
钢制镀锌
|
Ø50 × 1.5 |
JKDG-HGA-ADA |
|
Ø60 × 2.0 |
JKDG-HJA-ADA |
|
Ø76 × 3.0 |
|
JKDG-HOA-AGA |
Ø89 × 3.0 |
|
JKDG-HQA-AGA |
不锈钢 |
Ø50 × 1.2 |
JKDG-NFC-BDA |
|
Ø60 × 2.0 |
JKDG-NJC-BDA |
|
Ø76 × 3.0 |
|
JKDG-NOC-BGA |
Ø89 × 3.0 |
|
JKDG-NQC-BGA |
|
|

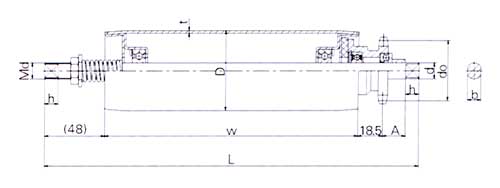

全扁榫式
  |
辊子直径
D1 |
轴芯直径
d |
|
链条
节距 |
齿数
Z |
配用
链条 |
节圆
直径
do |
50,60 |
12 |
L=W+93.5 A=17 |
12.7 |
11 |
08B |
45.08 |
76,89 |
20 |
L=W+96.5 A=20 |
15.875 |
13 |
10A |
66.33 |
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863 |
|
外管材质 |
管径及壁厚 |
轴芯直径 d |
D × t |
Ø12 / M8 × 15 |
Ø20 / M12 × 25 |
钢制镀锌
|
Ø50 × 1.5 |
JKDG-HGA-ADB |
|
Ø60 × 2.0 |
JKDG-HJA-ADB |
|
Ø76 × 3.0 |
|
JKDG-HOA-AGB |
Ø89 × 3.0 |
|
JKDG-HQA-AGB |
不锈钢
|
Ø50 × 1.2 |
JKDG-NFC-BDB |
|
Ø60 × 2.0 |
JKDG-NJC-BDB |
|
Ø76 × 3.0 |
|
JKDG-NOC-BGB |
Ø89 × 3.0 |
|
JKDG-NQC-BGB |
|
|
