| :: 扭力測試機 |
 |
|
| 型號： |
KTM-4B-25, DI-IM-IP50/200/500 |
|
| 產品說明： |
 氣動螺絲起子、充電式螺絲起子的管理 |

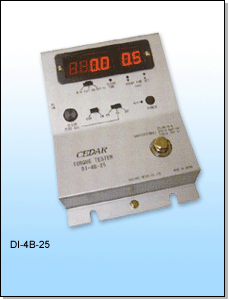

 KTM-4B-25 氣動螺絲起子的管理 |
最適合氣動工具的日常點檢
用于扭矩控制式氣動螺絲起子的扭矩檢測方便 |
DI-1M-IP50/200/500
充電式螺絲起子的管理
最適合充電式螺絲起子的動作確認, 用噴氣計數器表示一定時間內的打擊數和扭矩測定數, 因為重量輕. 小型. 所以安裝在作業線上, 對工具的定期點檢可以發揮效果.
|
 |
 規格 |
| |
KTM-4B-25 |
DI-1M-IP50 |
DI-1M-IP200 |
DI-1M-IP500 |
| 測試範圍 |
0.50~25.00N．m |
0.30~50.00N．m |
30.0~200.0N．m |
120.0~500.0N．m |
| 精度 |
 0.5% (499以下3digit) |
| 功能 |
LE RS PO IO BA (功能代號請參考最後一頁) |
| 外形尺寸 |
150(W)x220(D)x74(H) |
儀表部: 150(W)x115(D)x48(H) |
| 檢測部: 請參照下圖(外觀圖) |
| 全套內容 |
硬接頭(M8): 1個
軟接頭: 1 個
CASE: 1 個
AC 電源: 1 個 |
CASE:1個
AC電源： 1 個 |
AC電源：1個 |
扭矩螺絲起子、扳手的管理
DI-3-IP5/IP50/IP200/IP500
最適合螺絲緊固工具的日常點檢
可以作為扭矩扳手、扭矩螺絲起子等各種扭矩工具的公司內部標準儀。 |
 |
| |
DI-3-IP5 |
DI-3-IP50 |
DI-3-IP200 |
DI-3-IP500 |
| 測試範圍 |
0.030-5.000N．m |
0.30~50.00N．m |
3.0~200.0N．m |
3.0~500.0N．m |
| 精度 |
0.5%(499以下3digit) |
| 功能 |
LC RS LH MY PO IO BA (功能代號請考最後一頁) |
| 外形尺寸 |
儀表部:88(W)x108(D)x40(H) |
| 檢測部：請參照下圖(外觀圖) |
| 全套內容 |
CASE: 1個
AC電源: 1個 |
AC電源: 1個 |
外觀圖
 |
| |
IP5 |
IP50 |
IP200 |
IP500 |
| A |
 40 |
50 |
60 |
80 |
| B |
41 |
63 |
78 |
103 |
| C |
5 |
10 |
15 |
20 |
| D |
60 |
90 |
110 |
140 |
| E |
50 |
74 |
90 |
116 |
| F |
3-4.5 |
3-6.5 |
3-9 |
3-10.5 |
| G |
6.35sq |
9.5sq |
12.7sq |
19sq |
|
|
|
|
