    加长中间椭圆法兰LMHM6LUU

    2025-2-19 11:16| 发布者: njhnzc| 查看: 33| 评论: 0

    摘要: 主要尺寸和公差dr mm6dr 公差 (μm)0/-10D mm12D 公差 (μm)0/-13L mm35L 公差 (μm)±300主要尺寸和公差 法兰l mm15Df mm28W mm18t mm5A mm20F mm-X mm3.5Y mm6Z mm3.1偏心 μm15垂直度 μm15额定负荷动负荷 C N323 ...

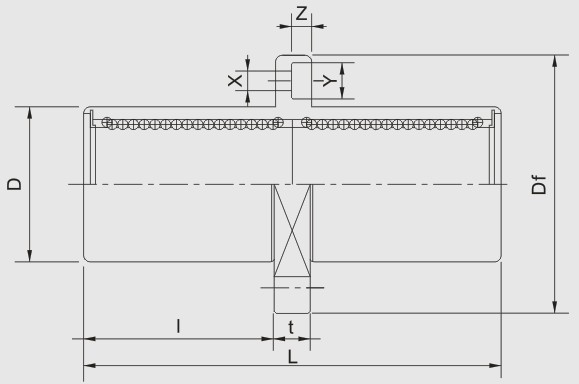

    • 主要尺寸和公差
    • dr mm
      6
    • dr 公差 (μm)
      0/-10
    • D mm
      12
    • D 公差 (μm)
      0/-13
    • L mm
      35
    • L 公差 (μm)
      ±300
    • 主要尺寸和公差 法兰
    • l mm
      15
    • Df mm
      28
    • W mm
      18
    • t mm
      5
    • A mm
      20
    • F mm
      -
    • X mm
      3.5
    • Y mm
      6
    • Z mm
      3.1
    • 偏心 μm
      15
    • 垂直度 μm
      15
    • 额定负荷
    • 动负荷 C N
      323
    • 静负荷 Co N
      529
    •
    • 公称轴径 mm
      6
    • 加长中间椭圆法兰
      LMHM6LUU
    • 重量 (g)
      28
