Z6型胀联结套的基本尺寸和参数

2025-1-19 10:54| 发布者: njhnzc| 查看: 12| 评论: 0

摘要: Z6型胀联结套的基本尺寸和参数：联系电话：025-52217447、86629730 传真：025-52300551A基本尺寸（mm ）Dimensions额定负荷内六角螺钉胀套与轴结合面上的压力 ptN/mm2胀套与轮载结合面上的压力 ptN/mm2重量kgdDL4L3L ...

Z6型胀联结套的基本尺寸和参数：联系电话：025-52217447、86629730 传真：025-52300551

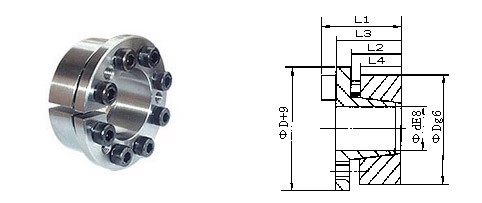

A基本尺寸（mm ）Dimensions							额定负荷		内六角螺钉			胀套与轴结合面上的压力 pt N/mm2	胀套与轮载结合面上的压力 pt N/mm2	重量 kg
d	D	L4	L3	L2	D1	L1	轴向力Ft kN	转矩 Mt kN ． m	d1	n	MA N ． m	胀套与轴结合面上的压力 pt N/mm2	胀套与轮载结合面上的压力 pt N/mm2	重量 kg
14 16 18 19 20 22 24 25 28 30	55 55 55 55 55 55 55 55 55 55	17 17 17 17 17 17 17 17 17 17	30 30 30 30 30 30 30 30 30 30	22 22 22 22 22 22 22 22 22 22	62 62 62 62 62 62 62 62 62 62	38 38 38 38 38 38 38 38 38 38	18 18 18 18 18 25.5 25.5 25.5 31.5 31.5	127 142 157 165 172 285 307 315 435 472	M8 M8 M8 M8 M8 M8 M8 M8 M8 M8	3 3 3 3 3 3 3 3 3 3	25 25 25 25 25 35 35 35 41 41	208 181 161 152 145 186 170 163 175 163	52.5 52.5 52.5 52.5 52.5 75 75 75 89 89	0.48 0.47 0.46 0.46 0.45 0.44 0.42 0.41 0.39 0.37
24 25 28 30 32 35 38 40	65 65 65 65 65 65 65 65	17 17 17 17 17 17 17 17	30 30 30 30 30 30 30 30	22 22 22 22 22 22 22 22	72 72 72 72 72 72 72 72	38 38 38 38 38 38 38 38	37.4 37.4 43.6 43.6 43.6 52.5 52.5 52.5	440 460 600 640 690 910 990 1050	M8 M8 M8 M8 M8 M8 M8 M8	5 5 5 5 5 5 5 5	30 30 35 35 35 41 41 41	244 234 243 227 213 234 216 205	90 90 105 105 105 126 126 125	0.62 0.61 0.58 0.56 0.55 0.51 0.48 0.46
30 32 35 38 40 42 45 48 50	80 80 80 80 80 80 80 80 80	20 20 20 20 20 20 20 20 20	33 33 33 33 33 33 33 33 33	25 25 25 25 25 25 25 25 25	87 87 87 87 87 87 87 87 87	41 41 41 41 41 41 41 41 41	52.4 52.4 61 61 61 73.5 73.5 73.5 73.5	780 830 1060 1150 1220 1540 1650 1760 1830	M8 M8 M8 M8 M8 M8 M8 M8 M8	7 7 7 7 7 7 7 7 7	30 30 35 35 35 41 41 41 41	232 217.5 232 214 203 233 217 203 195	87 87 102 102 102 122 122 122 122	1.01 0.99 0.96 0.92 0.89 0.86 0.82 0.76 0.73
