    Z5型胀套的基本尺寸和参数

    2025-1-19 10:54| 发布者: njhnzc| 查看: 11| 评论: 0

    摘要: Z5型胀套的基本尺寸和参数： 联系电话：025-52217447、86629730 传真：025-52300551基本尺寸（ mm）额定负荷胀套与轴结合面上的压力 Pt（ N/mm2）螺钉的拧紧力矩 Ma（ N.M）质量（ kg）dDlLL1轴向力Ft KnPax(Mt=0)扭 ...

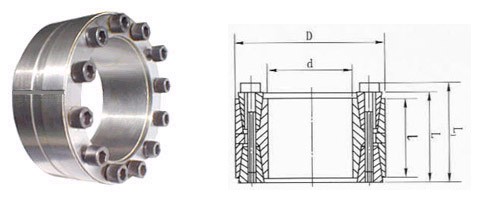

    Z5型胀套的基本尺寸和参数： 联系电话：025-52217447、86629730 传真：025-52300551

    基本尺寸（ mm）

    额定负荷

    胀套与轴结合面上的压力 Pt（ N/mm2）

    螺钉的拧紧力矩 Ma（ N.M）

    质量
    （ kg）

    d

    D

    l

    L

    L1

    轴向力
    Ft Kn
    Pax(Mt=0)

    扭矩
    Mt kN.m
    Mt(PAX=0)

    100

    145

    60

    65

    77

    288

    14.4

    192

    145

    4.1

    110

    155

    60

    65

    77

    288

    15.8

    175

    145

    4.4

    120

    165

    60

    65

    77

    346

    20.8

    192

    145

    4.8

    130

    180

    68

    74

    86

    433

    28.1

    193

    145

    6.5

    140

    190

    68

    74

    86

    519

    36.3

    214

    145

    7.0

    150

    200

    68

    74

    86

    519

    39.0

    200

    145

    7.4

    160

    210

    68

    74

    86

    606

    48.5

    219

    145

    7.8

    170

    225

    75

    81

    95

    712

    60.6

    215

    230

    10.0

    180

    235

    75

    81

    95

    712

    64.1

    203

    230

    10.6

    190

    250

    88

    94

    108

    792

    75.2

    178

    230

    14.3

    200

    260

    88

    94

    108

    950

    95.0

    203

    230

    15.0

    210

    275

    98

    104

    120

    970

    102.0

    187

    355

    17.5

    220

    285

    98

    104

    120

    990

    109.0

    183

    355

    19.8

    240

    305

    98

    104

    120

    1318

    158.0

    222

    355

    21.4

    250

    315

    98

    104

    120

    1340

    167.5

    215

    355

    22.0

    260

    325

    98

    104

    120

    1370

    178.0

    215

    355

    23.0

    280

    355

    120

    126

    144

    1590

    22.5

    188

    485

    35.2

    300

    375

    120

    126

    144

    1650

    248.0

    183

    485

    37.4

    320

    405

    135

    142

    162

    2140

    344.0

    192

    690

    51.3

    340

    425

    135

    142

    162

    2140

    365.0

    181

    690

    54.1

    360

    455

    158

    165

    187

    2670

    480.0

    176

    930

    74.4

    380

    475

    158

    165

    187

    2670

    508.0

    166

    930

    79.0

    400

    495

    158

    165

    187

    2670

    535.0

    158

    930

    82.8

    420

    515

    158

    165

    187

    3200

    673.0

    181

    930

    86.5

    450

    555

    172

    180

    204

    3700

    832.0

    175

    1200

    112.0

    480

    585

    172

    180

    204

    3950

    948.0

    175

    1200

    119.0

    500

    605

    172

    180

    204

    3950

    988.0

    168

    1200

    123.0

    530

    640

    190

    200

    227

    4320

    1145.0

    157

    1600

    151.0

    560

    670

    190

    200

    227

    4320

    1210.0

    148

    1600

    160.0

    600

    710

    190

    200

    227

    4610

    1380.0

    147

    1600

    170.0
