滚针和推力球组合轴承NX;NX...Z系列样本

njhnzc

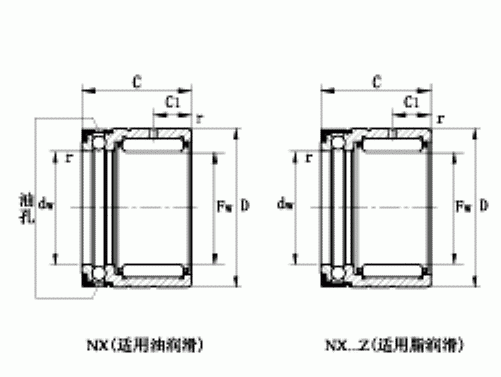

滚针和推力球组合轴承 Combined Needle Roller And Thrust Ball Bearings NX NX…Z 系列

<返　回>

轴径	型号		重量	尺寸						基本额定载荷				极限转速	安装尺寸				适合的内圈代号
Shaft	Designation		Mass	Dimensions						Basic Load Ratings				Limiting	Mounting Dimensions				Designation
Diameter	油润滑	脂润滑		Fw	D	C	C1	dw	r	径向 Radial		轴向 Axial		Speed	C2	D1	da	ra	Lnner Ring
	Oil	Grease								动 Cr	静 Cor	动 Cr	静 Cor
	Lubrication	Lubrication								Dynamic	Static	Dynamic	Static
mm			g			±0.25		E8	min.	kN	kN	kN	kN	rpm	-0.5			max.	d×F×B
7	NX 7TN	NX 7ZTN	14	7	14	18	4.7	7	0.3	3.48	3.32	3.40	4.58	15000	10.0	16.5	9.6	0.3	——
10	NX 10	NX 10Z	25	10	19	18	4.7	10	0.3	5.10	4.90	5.40	5.60	11000	10.0	21.9	14.6	0.3	IR 6×10×10
12	NX 12	NX 12Z	28	12	21	18	4.7	12	0.3	4.80	6.10	5.70	6.90	9500	10.0	23.7	16.6	0.3	IR 8×12×10
15	NX 15	NX 15Z	48	15	24	28	8.0	15	0.3	10.30	13.70	6.15	8.71	8000	12.2	26.5	19.0	0.3	IR 12×15×16
17	NX 17	NX 17Z	53	17	26	28	8.0	17	0.3	11.10	15.70	6.38	9.95	7500	12.2	28.5	21.0	0.3	IR 14×17×17
20	NX 20	NX 20Z	68	20	30	28	8.0	20	0.3	16.20	22.90	7.69	12.90	6500	12.2	33.6	25.0	0.3	IR 17×20×16
25	NX 25	NX 25Z	115	25	37	30	8.0	25	0.3	21.50	31.60	12.20	21.10	4900	14.2	40.4	31.6	0.3	IR 20×25×16
30	NX 30	NX 30Z	130	30	42	30	10.0	30	0.3	24.80	39.80	12.70	25.00	4300	14.2	45.1	36.5	0.3	IR 25×30×20
35	NX 35	NX 35Z	160	35	47	30	10.0	35	0.3	25.40	44.10	13.50	29.90	3700	14.2	50.1	40.5	0.3	IR 30×35×20
